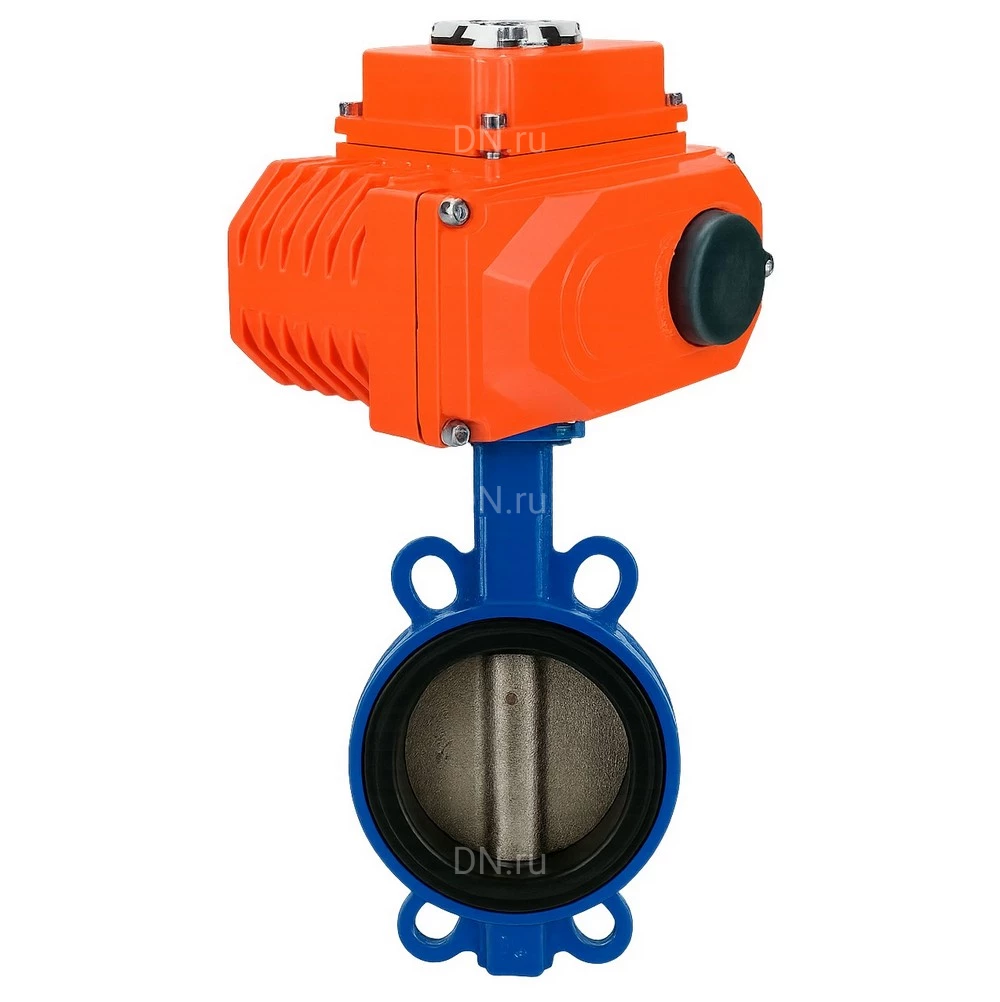

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK
Артикул: D050-87498
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 21.40 кг
Категория: Затворы с электроприводом
на 2025-11-30
102 311,73
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-040EM-O1-24VDC-У1 24В HARK
Артикул: D050-87499
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 250 мм
Давление условное: 16 бар
Строительная длина: 68 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 27.80 кг
Категория: Затворы с электроприводом
на 2025-11-30
118 786,99
  • $
  • €

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK:

Наименование Значение
Номинальное давление PN, бар 16
Температура рабочей среды t, ⁰C от -20 до +120
Температура окружающей среды, ⁰C от -20 до +100
Климатическое исполнение УХЛ4 по ГОСТ 15150-69
Рабочая среда холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Средний срок службы, лет 10
Средний ресурс, циклов закрытие/открытие 10 000
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK:

Модель Ду, мм A, мм B, мм C, мм ØD, мм d, мм G, мм CH, мм
Ду200 200 260 175 60 247 12 30 17x17
Ду250 250 292 203 68 304 12 40 22x22
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK:

№ п/п Деталь Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
3 Седловое уплотнение EPDM
4 Шток верхний нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5 Шток нижний нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6,11 Кольцо стопорное нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
7 Пыльник NBR
8 Прокладка штока NBR
9 Вкладыш нержавеющая сталь SS 201(аналог 12Х15Г9НД)
10 Пробка Пластмасса
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Технические параметры электропривода QT-N-EM-O1-24VDC-У1 HARK:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90±5
Материал корпуса алюминиевый сплав, с эпоксидным
порошковым покрытием
Материал вала легированная сталь
Кабельный ввод гермоввод 2xM18
Тип присоединения ISO 5211
Самоблокирующееся устройство самоблокирующееся червяком и
червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в
случаях заклинивания		 2 концевых выключателя
+ 2 дополнительных выключателя
(сухой контакт);
Класс изоляции F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала 2 внешних регулируемых стопора
Класс защиты корпуса IP67
Уровень шума, дБ ≤ 50
Температура окружающей среды, °С от -20 до +70
Влажность окружающей среды ≤95% (25°С)
Взрывозащита корпуса нет
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Электропривод QT-N-EM-O1-24VDC-У1 HARK

Габариты и размеры электропривода QT-N-EM-O1-24VDC-У1 HARK:

Модель L, мм H, мм A, мм B, мм C, мм D, мм
QT-N-040EM-O1-24VDC-У1 HARK 241.8 157.5 119 118 112.3 26
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду200-250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK

Эскиз габаритов и размеров электропривода QT-N-EM-O1-24VDC-У1 HARK
