Затворы дисковые поворотные DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 кламповые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 HARK купить в Москве и РФ

атвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK:

Наименование	Значение
Рабочее давление PN, бар	10
Температура рабочей среды t, ⁰C	от -20 до +135
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	CLAMP
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, циклов открытия/закрытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

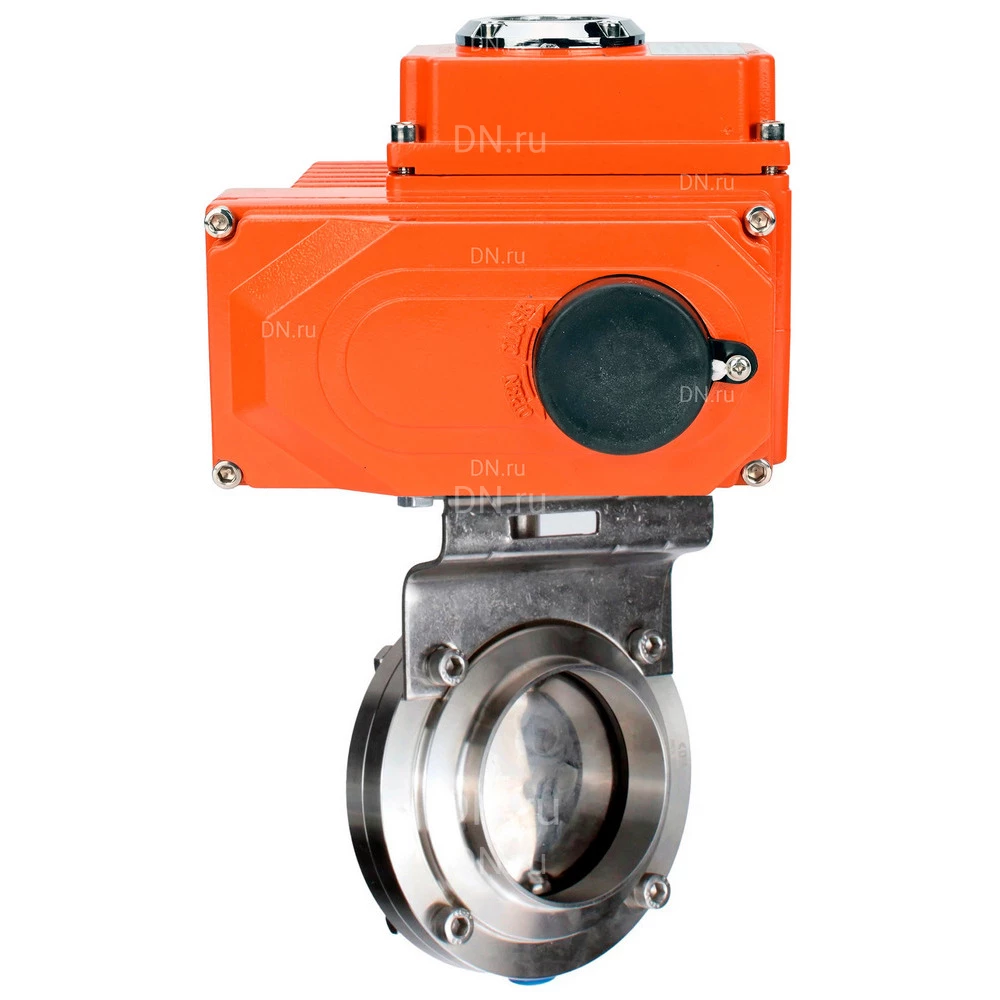

Затворы дисковые поворотные DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 кламповые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-EM-O1-24VDC-У1 HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK:

Модель	D, мм	D1, мм	A, мм	K, мм
Ду15	34	78	66	8х8
Ду20	34	78	66	8х8
Ду25	50.5	78	66	8х8
Ду32	50.5	86	66	8х8
Ду40	50.5	90	70	8х8
Ду50	64	106	76	10х10
Ду65	91	124	80	10х10
Ду80	106	139	84	10х10
Ду100	119	159	104	10х10

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	EPDM
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK

Технические параметры электропривода QT-N-EM-O1-24VDC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса, IP	67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Электропривод QT-N-EM-O1-24VDC-У1 HARK

Габариты и размеры электропривода QT-N-EM-O1-24VDC-У1 HARK:

Модель	L, мм	H, мм	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм
QT-N-003EM-O1-24VDC-У1 HARK	123	115	101	98	74	49	34.5	35	5

Эскиз габаритов и размеров электропривода QT-N-EM-O1-24VDC-У1 HARK
