Затворы дисковые поворотные DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 кламповые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-M-O2-380VAC-У1 с моментной муфтой и штурвалом купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-M-O2-380VAC-У1:

Наименование	Значение
Рабочее давление PN, бар	10
Температура рабочей среды t, ⁰C	от -20 до +135
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	CLAMP
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, циклов открытия/закрытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

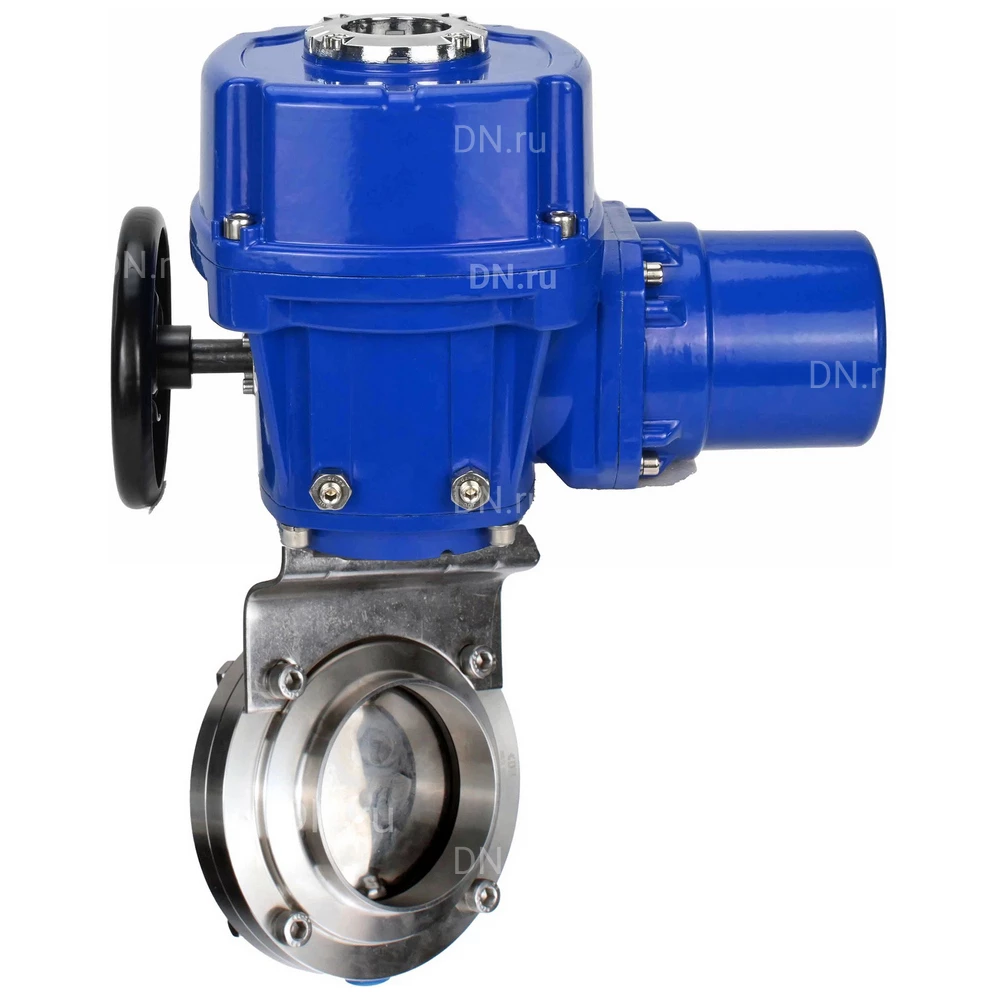

Затворы дисковые поворотные DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 кламповые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-M-O2-380VAC-У1 с моментной муфтой и штурвалом

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-M-O2-380VAC-У1:

Модель	D, мм	D1, мм	A, мм	K, мм
Ду15	34	78	66	8х8
Ду20	34	78	66	8х8
Ду25	50.5	78	66	8х8
Ду32	50.5	86	66	8х8
Ду40	50.5	90	70	8х8
Ду50	64	106	76	10х10
Ду65	91	124	80	10х10
Ду80	106	139	84	10х10
Ду100	119	159	104	10х10

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-M-O2-380VAC-У1

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-M-O2-380VAC-У1:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	EPDM
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-C-H Ду15-100 Ру10 с электроприводом QT-N-M-O2-380VAC-У1

Технические параметры электропривода QT-N-M-O2-380VAC-У1:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90
Кабельный ввод	водонепроницаемый G1/2
Тип присоединения	ISO 5211
Автоматическое отключение в случаях заклинивания	есть (моментная муфта)
Класс защиты корпуса, IP	67
Температура окружающей среды, °С	от -30 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Электропривод QT-N-M-O2-380VAC-У1

Габариты и размеры электропривода QT-N-M-O2-380VAC-У1:

Модель	H, мм	H1, мм	H2, мм	D, мм	L, мм	L1, мм	L2, мм	L3, мм
QT-N-005M-O2-380VAC-У1	281	170	77	Ø120	215	310	170	121

Эскиз габаритов и размеров электропривода QT-N-M-O2-380VAC-У1
