Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду50-80 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с электроприводом DN.ru QT-EX-EM-O2-24VDC-У1 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические параметры затворов дисковых поворотных WBV3432P-2W-Fb-H c электроприводом QT-EX-EM-O2-24VDC-У1

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	электропривод
Давление номинальное PN	16 бар
Материал корпуса	Углеродистая сталь A216 Gr WCB/25Л
Материал запорного органа	Нержавеющая сталь AISI 316L/03Х16Н15М3
Уплотнение	PTFE
Минимальная температура рабочей среды	-29 °C
Максимальная температура рабочей среды	180 °C
Страна производитель	Россия

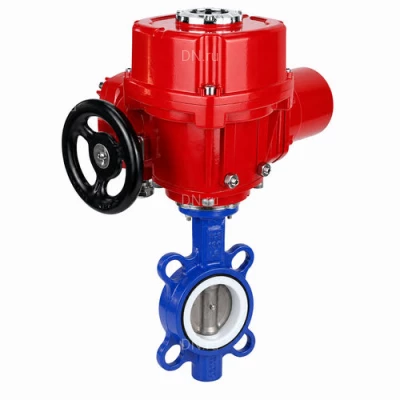

Изображение затворов дисковых поворотных WBV3432P-2W-Fb-H c электроприводом QT-EX-EM-O2-24VDC-У1

Габаритные и установочные размеры затворов дисковых поворотных WBV3432P-2W-Fb-H c электроприводом QT-EX-EM-O2-24VDC-У1

Размер	DN, мм	H1, мм	H2, мм	H3, мм	Dм, мм	Dк, мм	L, мм	C, мм
Ду50	50	66	126	25	73	90	43	125
Ду65	65	74	137	25	85	103	46	145
Ду80	80	91	146	25	100	116	46	160

Эскиз габаритов затворов дисковых поворотных WBV3432P-2W-Fb-H c электроприводом QT-EX-EM-O2-24VDC-У1

Деталировка затворов дисковых поворотных WBV3432P-2W-Fb-H c электроприводом QT-EX-EM-O2-24VDC-У1

№	Наименование детали	Материал
1	Корпус	углеродистая сталь WCB
2	Манжета	PTFE
3	Диск	нержавеющая сталь AISI 316L
4	Шток	нержавеющая сталь SS 416/2Cr13
5	Шпилька	нержавеющая сталь AISI 316L
6	Втулка	EPDM
7	Уплотнительное кольцо	EPDM
8	Пластина фиксирующая	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных WBV3432P-2W-Fb-H c электроприводом QT-EX-EM-O2-24VDC-У1

Технические характеристики электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1

Характеристика	Значение
Класс защиты корпуса	IP67
Тип управления	ON / OFF
Угол поворота, °	90±10
Напряжение питания	24 VDC
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	1xОткр/Закр, SPDT, 250VAC 10А
Вспомогательные концевые выключатели	1xОткр/Закр, SPDT, 250VAC 10А
Моментный выключатель	1xОткр/Закр, SPDT, 250В AC 10A (кроме QT-EX-010EM-O2-x-У1
Внутренняя тепловая защита	отключение при 115°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор текущего положения	есть
Ручной дублер	штурвал
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельное присоединение	М20х1,5 и М36х2
Температура окружающей среды, °C	от -20 до +70
Смазка	на алюминиевой основе (тип ЕР)
Стандарт взрывозащиты	ExdIICT4
Корпус	алюминиевый сплав с порошковым эпоксидным антикоррозийным покрытием
Максимальная влажность окружающей среды, %	90 (без конденсации)
Средний ресурс, циклов открытия/закрытия	60 000

Изображение электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1

Материалы деталей электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1

№	Детали	Материал
1	Кожух привода	Алюминий
2,23,33,38,40,64	Вал	Сталь 45
3,39,46,48,51,66	Уплотнительное кольцо	Маслостойкая резина
4,27	Кронштейн	Сталь Q235
5	Изоляционная прокладка	Текстолит
6,9,16	Крепежный винт кронштейна	Сталь 1Cr18Ni9Ti
7,1	Пластина	Сталь Q235
8	Винт-заглушка	Алюминий
11,14	Кулачок концевых выключателей	Сталь Q235
12,13	Группа концевых выключателей	XK06-101-2530
15,32	Втулка	Латунь H62
16,30,35,41,44,61	Винт	Сталь 1Cr18Ni9Ti
17,18	Диск	Сталь Q235
19	Механический ограничительный кулачок	Сталь Q235
20	Кожух привода	Алюминий
21,25	Крепежный винт	Сталь 35
22	Сальник смотрового стекла	Сталь 1Cr18Ni9Ti
24	Индикационная табличка	Алюминий
26	Конденсатор	CEM 2GR 220nJ
28	Клеммный блок	1Pcs T
29	Нагревательный элемент	НТА-1/005
31,36	Шайба	Нержавеющая сталь
34	Сквозная крышка	MHQ50
37,39	Стопорная шайба, уплотнительное кольцо	Сталь 1Cr18Ni9Ti
42	Группа моментного выключателя	XK06-101-2530
43,48	Механизм моментного выключателя	Сталь Q235
45	Крышка маховика	Алюминий
47,69	Шестерня первой ступени	Цинковый сплав ZQAL10-5-5
49	Ограничительный винт	Сталь 35
50	Шпилька	Сталь 1Cr18Ni9Ti
52	Ручка сцепного механизма	Сталь 45
53	Блок вилки	Алюминий
54	Упорная шайба	Цинковый сплав
55,56	Вилка сепаратора	Цинковый сплав ZQAL10-5-5
57	Стопорное кольцо	Сталь 1Cr18Ni9Ti
58,60	Диск, главная шестерня	Цинковый сплав ZQAL10-5-5
59,68	Червяк второй и первой ступени	Сталь 40Cr
62,67	Сальник	Алюминий
63	Мотор	-
65	Сцепление	Сталь ZG20

Эскиз деталировки электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1
