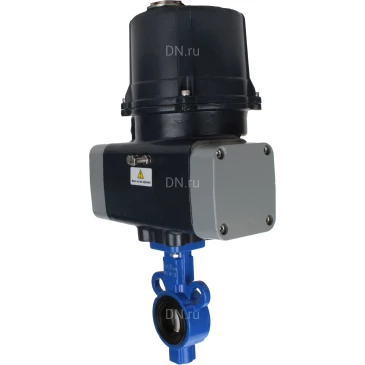

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевые, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические характеристики затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевых, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Номинальное давление, бар	16
Тип присоединения	межфланцевый
Тип управления	электропривод
Применение	водоснабжение, теплоснабжение
Температура рабочей среды, °С	от -20 до 120
Класс герметичности	A
Страна производитель	Россия

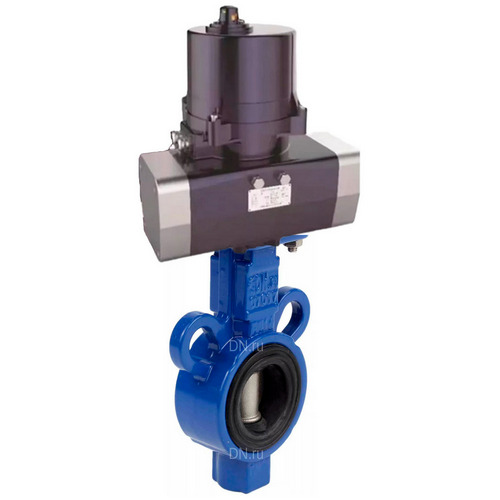

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевые, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевых, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Модель	A, мм	B, мм	A1, мм
Ду25	93	44.5	229
Ду32	93	44.5	229

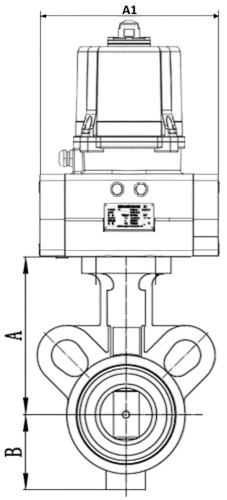

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевых, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевых, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

№	Детали	Материал
1	Корпус затвора	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь SS304
4	Диск	нержавеющая сталь 316L
5	Шток	нерж стал SS410
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
9	Болт	нержавеющая сталь SS201
10	Прокладка	нержавеющая сталь SS201
11	Гайка	нержавеющая сталь SS201
12	Прокладка	нержавеющая сталь SS201
13	Корпус электропривода	алюминиевый слав AL104
14	Верхняя крышка электропривода	алюминиевый слав ADC12

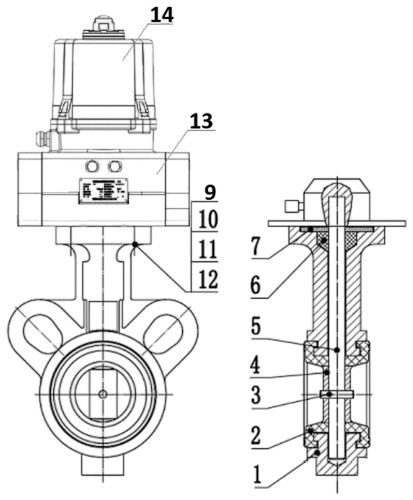

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16 межфланцевых, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Технические параметры электроприводов DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Модель электропривода	QTSA-N-EM-O0-220VAC
Напряжение питания	220В

Электроприводы DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры электроприводов DN.ru QTSA-N-EM-O0-220VAC:

Модель	A, мм	B, мм	С, мм	D, мм	E, мм	H, мм
QTSA-N-003EM-O0-220VAC	229	303	162	145	75	17

Эскиз габаритов и размеров электроприводов DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC:

№ п/п	Детали	Материал
1	Верхняя крышка	алюминиевый слав ADC12
2	Корпус	алюминиевый слав AL104
3	Боковая крышка	алюминиевый слав ADC12
4	Кабельный ввод	нейлон
5	Возвратные пружины	пружинная сталь
6	Поршень	алюминиевый слав ADC12
7	Разделительный блок	углеродистая сталь 45
8	Механизм привода	легированная сталь 40Cr
9	Смотровое окно	закаленное стекло
10	Кабельный ввод	огнестойкий нейлон
11	Обогреватель	керамика
12	Электродвигатель	интегрированный набор
13	Регулировочный кулачок	алюминиевый слав ADC12
14	Концевые микропереключатели	интегрированная сборка
15	Монтажная пластина	углеродистая сталь Q235
16	Выходной вал	углеродистая сталь 45
17	Подшипник	нержавеющая сталь
18	Индикатор положения	нейлон
19	Конденсатор	композитный материал
20	Колодка	интегрированный набор

Эскиз устройства электроприводов DN.ru QTSA-N-EM-O0-220VAC
