Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом QT-N-EM-B1-220VAC-У1 (0-10В) DAR купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Характеристика	Значение
Бренд	DN.ru
Номинальный диаметр DN	25/32 мм
Номинальное давление PN	16 бар
Температура рабочей среды	от -20 до +120 ⁰C
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Тип присоединенния	ISO 5211
Страна производитель	Россия

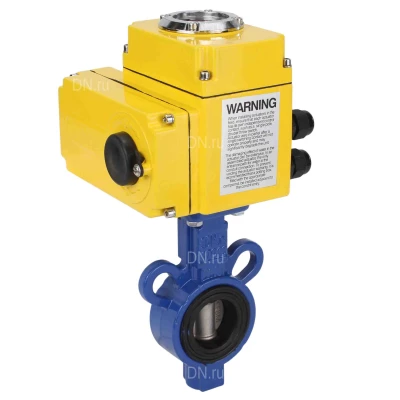

Изображение затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Размер	A, мм	B, мм	L, мм
Ду25/32	93	44.5	166

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток	нержавеющая сталь SS 410 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
10	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические параметры электроприводов DN.ru QT-N-xEM-B1-220VAC-У1 DAR

Характеристика	Значение
Напряжение питания	220 VAC
Тип двигателя	асинхронный
Сигнал управления	0-10 В
Концевые выключатели	2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели	2-Открыто/Закрыто 250В 10А
Угол поворота, °	90±5
Внутренняя тепловая защита	отключение при +110±5°C, включение при +97± 5°С
Визуальный индикатор положения	есть
Температура окружающей среды, °C	от –20 до +65
Ручной дублер	шестигранник (в комплекте)
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Механический ограничитель	2 внешних регулируемых стопора
Кабельный ввод	2xM18
Класс защиты корпуса	IP67
Смазка	на алюминиевой основе (тип ЕР)
Материал корпуса	алюминиевый сплав с порошковым эпоксидным покрытием
Средний ресурс, циклов закрытие/открытие	30 000

Изображение электроприводов DN.ru QT-N-xEM-B1-220VAC-У1 DAR

Деталировка электроприводов DN.ru QT-N-xEM-B1-220VAC-У1 DAR

№	Наименование детали
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной дублер
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое стекло
9	Защита от пыли

Эскиз деталировки электропривода DN.ru QT-N-xEM-B1-220VAC-У1 DAR
