Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлур-гической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 /DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2. |
Технические характеристики затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с электроприводом 3/4-оборотным DN.ru QT-MINI 220В:
| Наименование |
Значение |
| Номинальное давление, бар |
16 |
| Тип присоединения |
Межфланцевый (резьбовые проушины) |
| Тип управления |
электропривод |
| Применение |
водоснабжение, теплоснабжение |
| Температура рабочей среды, °С |
от -10 до 90 |
| Класс герметичности |
A |
| Страна производитель |
Россия |
|

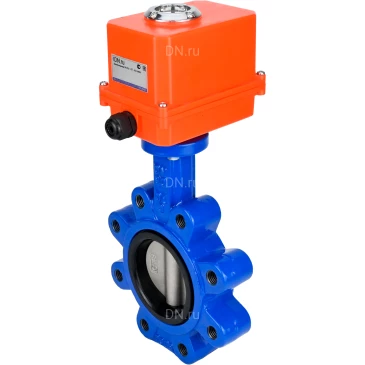

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевые, с электроприводом 1/4-оборотным Dn.ru QT-N-EM-O1-220VAC-У1 MINI 220В
|
Габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с электроприводом 3/4-оборотным DN.ru QT-MINI 220В:
| Модель |
Н, мм |
Х, мм |
Z, мм |
| Ду50 |
230 |
157 |
115 |
|
Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с электроприводом 3/4-оборотным DN.ru QT-MINI 220В |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с электроприводом 3/4-оборотным DN.ru QT-MINI 220В:
| № |
Детали |
Материал |
| 1 |
Корпус |
чугун QT450 (аналог ВЧ 45) |
| 2 |
Диск |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Седловое уплотнение |
NBR |
| 4 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - NBR, межфланцевых, с электроприводом 3/4-оборотным DN.ru QT-MINI 220В |
Технические параметры электроприводов Dn.ru QT-N-EM-O1-220VAC-У1 MINI 220В
| Наименование |
Значение |
| Модель электропривода |
Dn.ru QT-N-EM-O1-220VAC-У1 MINI 220В |
| Напряжение питания |
220В |
|
Электроприводы Dn.ru QT-N-EM-O1-220VAC-У1 MINI 220В |
Габариты и размеры электроприводов Dn.ru QT-N-EM-O1-220VAC-У1 MINI 220В:
| Модель привода | Z, мм |
X, мм |
Y, мм |
| QT-N-003EM-O1-220VAC-У1 MINI |
157 |
90 |
115 |
|
Эскиз габаритов и размеров электроприводов Dn.ru QT-N-EM-O1-220VAC-У1 MINI 220В |
