Затворы дисковые поворотные с тройным эксцентриситетом DN.ru WBV3EX-3432M-1W-F-ISO Ду50-125 Ру25 фланцевые, корпус - сталь WCB, диск - нержавеющая сталь 316, уплотнение - METAL, с электроприводом DN.ru QT-N-xM-O2-380VAC-У1 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Конструкция с тройным эксцентриситетом позволяет уменьшить трение в точках контакта диска и седла, что повышает надежность и срок службы данного затвора. При данной схеме шток смещен относительно центральной оси диска и центральной оси трубопровода, а уплотняющие поверхности имеют несимметричную форму. Комбинация трех смещений в момент прижима и размыкания уплотнительных поверхностей обеспечивает полное отсутствие трения уплотнительных поверхностей, способствуя минимизации износа седла и уплотнения в течение всего срока службы затвора. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические параметры затворов дисковых поворотных WBV3EX-3432M-1W-F-ISO c электроприводом QT-N-M-O2-380VAC-У1

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	фланцевый
Тип управления	электропривод
Давление номинальное PN	25 бар
Материал корпуса	Углеродистая сталь A216 Gr WCB/25Л
Материал запорного органа	Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Уплотнение	Металл
Минимальная температура рабочей среды	-45 °C
Максимальная температура рабочей среды	425 °C
Страна производитель	Россия

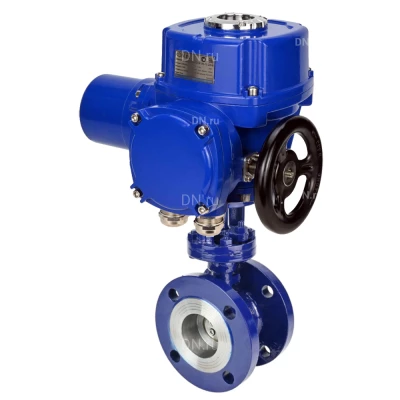

Изображение затворов дисковых поворотных WBV3EX-3432M-1W-F-ISO c электроприводом QT-N-M-O2-380VAC-У1

Габаритные и установочные размеры затворов дисковых поворотных WBV3EX-3432M-1W-F-ISO c электроприводом QT-N-M-O2-380VAC-У1

Размер	DN, мм	L, мм	D, мм	D1, мм	D2, мм	b, мм	H1, мм	H2, мм	n-d, мм
Ду50	50	108	160	125	99	20	102	78	4-18
Ду65	65	112	180	145	118	22	112	72	8-18
Ду80	80	114	195	160	132	24	122	78	8-18
Ду100	100	127	230	190	156	24	155	78	8-22
Ду125	125	140	270	220	184	26	157	95	8-26

Эскиз габаритов затворов дисковых поворотных WBV3EX-3432M-1W-F-ISO c электроприводом QT-N-M-O2-380VAC-У1

Деталировка затворов дисковых поворотных WBV3EX-3432M-1W-F-ISO c электроприводом QT-N-M-O2-380VAC-У1

№	Наименование детали	Материал
1	Корпус	сталь WCB
2	Диск	нержавеющая сталь AISI 316
3	Шток	нержавеющая сталь AISI 316
4	Седловое уплотнение	металл (наплавка D507) + графит
5	Сальниковое уплотнение	нержавеющая сталь AISI 316 + графит

Эскиз деталировки затворов дисковых поворотных WBV3EX-3432M-1W-F-ISO c электроприводом QT-N-M-O2-380VAC-У1

Технические характеристики электроприводов DN.ru QT-N-xM-O2-380VAC-У1

Характеристика	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90
Напряжение питания	380V/AC, 50Hz, 3 фазы
Кабельный ввод	водонепроницаемый G1/2
Тип присоединения	ISO 5211
Автоматическое отключение в случаях заклинивания	есть (моментная муфта)
Класс защиты корпуса	IP67
Температура окружающей среды, °С	от -30 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xM-O2-380VAC-У1
