Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK купить в Москве и РФ

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1 с тепловой защитой и обогревателем предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

Номинальный диаметр DN, мм	50-150
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +150
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450
Материал диска	чугун QT450
Материал уплотнения	EPDM
Срок службы, лет	10

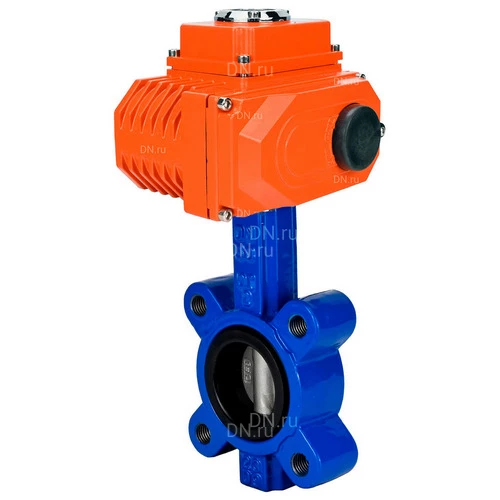

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	A	B	C	D	N-M	L
50	QT-N-020EMT	72.5	130.5	43	125	4-М16	123
65		77.5	146.5	46	145	4-М16	241.8
80		92	156	46	160	8-М16	241.8
100		109	168.5	52	180	8-М16	241.8
125		127	190.5	56	210	8-М16	241.8
150		141	213.5	56	240	8-М16	241.8

Эскиз размеров и габаритов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Материалы деталей затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 304
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 316

Эскиз материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду50-150 Ру16 корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-020EM-O1-380VAC-У1 380В HARK

Технические электроприводов DN.ru QT:

Параметр	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT

Габариты и размеры электроприводов DN.ru QT:

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

Эскиз габаритные размеры электроприводов DN.ru QT

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru QT
