Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические характеристики затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK:
| Наименование |
Значение |
| Номинальный диаметр DN, мм |
200 |
| Номинальное давление PN, бар |
16 |
| Направление потока |
двустороннее |
| Класс герметичности |
A ГОСТ 9544-2015 |
| Присоединение к трубопроводу |
межфланцевое |
| Срок службы, лет |
10 |
| Температура рабочей среды t, ⁰C |
от -20 до 120 |
|

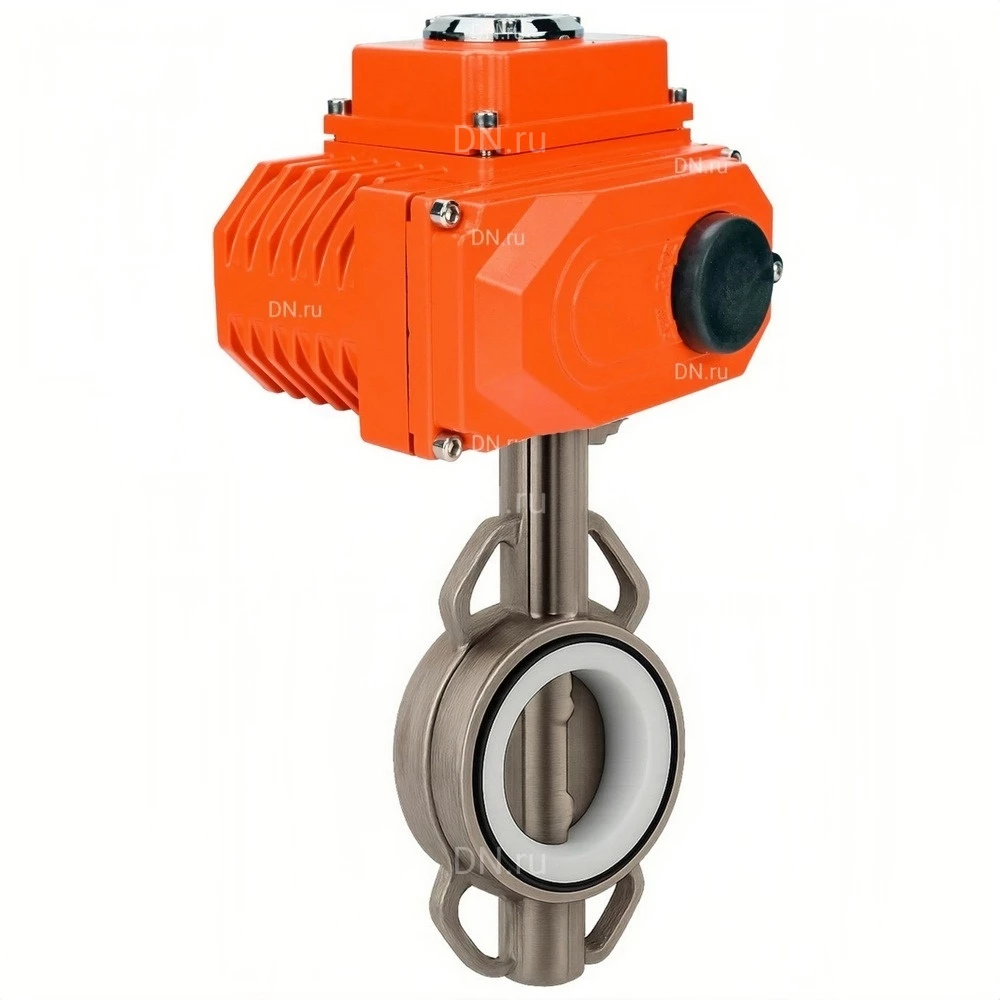

Затворы дисковые поворотные DN.ru WBV3131E-2W-Fb-H Ду200 Ру16, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, межфланцевые, с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK |
Габариты и размеры затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK:
| Модель |
A, мм |
B, мм |
C, мм |
PCD, мм |
4-ØD |
Q, ° |
| Ду200 |
166 |
246,5 |
60 |
295 |
4-Ø23 |
15 |
|

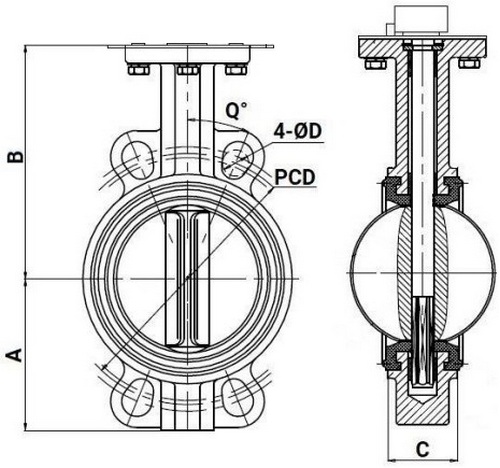

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK:
| № |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 2 |
Диск |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 3 |
Седловое уплотнение |
EPDM |
| 4 |
Шток |
нержавеющая сталь SS 416 (аналог ст.20Х13) |
|
Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 с электроприводом QT-N-EM-O1-24VDC-У1 24В HARK |
Технические параметры электропривода QT-N-EM-O1-24VDC-У1 24В HARK:
| Наименование |
Значение |
| Тип электропривода |
четвертьоборотный |
| Тип двигателя |
асинхронный |
| Угол поворота, ° |
90±5 |
| Материал корпуса |
алюминиевый сплав, с эпоксидным
порошковым покрытием |
| Материал вала |
легированная сталь |
| Кабельный ввод |
гермоввод 2xM18 |
| Тип присоединения |
ISO 5211 |
| Самоблокирующееся устройство |
самоблокирующееся червяком и
червячной передачей |
Автоматическое отключение в положениях «открыто», «закрыто» и в
случаях заклинивания |
2 концевых выключателя
+ 2 дополнительных выключателя
(сухой контакт); |
| Класс изоляции |
F по ГОСТ IEC 60034-2-1-2017 |
| Механическое ограничение поворота выходного вала |
2 внешних регулируемых стопора |
| Класс защиты корпуса |
IP67 |
| Уровень шума, дБ |
≤ 50 |
| Температура окружающей среды, °С |
от -20 до +70 |
| Влажность окружающей среды |
≤95% (25°С) |
| Взрывозащита корпуса |
нет |
|
Электропривод QT-N-EM-O1-24VDC-У1 24В HARK |
Габариты и размеры электропривода QT-N-EM-O1-24VDC-У1 24В HARK:
| Модель |
L, мм |
H, мм |
A, мм |
B, мм |
C, мм |
D, мм |
| QT-N-040EM-O1-24VDC-У1 HARK |
241.8 |
157.5 |
119 |
118 |
112.3 |
26 |
|
Эскиз габаритов и размеров электропривода QT-N-EM-O1-24VDC-У1 24В HARK |
