Затворы дисковые поворотные DN.ru WBV1331E-2W-F-H Ду50-200 Ру16 фланцевые, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-M-O2-220VAC-У1 с моментной муфтой 220В купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод четвертьоборотный предназначен для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические параметры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Характеристика	Значение
Номинальный диаметр DN, мм	50-200
Номинальное давление PN, бар	16
Температура рабочей среды t, ⁰C	от -25 до +130
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалам
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое
Материал корпуса	чугун GGG40 (аналог ВЧ40)
Материал диска	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

Видео затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Размер	L, мм	D, мм	D1, мм	D2, мм	n-d, мм
Ду50	108	165	125	99	4-18
Ду65	112	185	145	118	4-18
Ду80	114	200	160	132	8-18
Ду100	127	220	180	156	8-18
Ду125	140	250	210	184	8-18
Ду150	140	285	240	211	8-22
Ду200	152	340	295	266	12-22

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

№	Наименование детали	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 420 (аналог ст.20Х13)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1331E-2W-F-H Ду50-200 Ру16

Технические характеристики электроприводов DN.ru QT-N-xM-O2-220VAC-У1

Характеристика	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90
Напряжение питания	220V/AC, 50Hz, 1 фаза
Кабельный ввод	водонепроницаемый G1/2
Тип присоединения	ISO 5211
Автоматическое отключение в случаях заклинивания	есть (моментная муфта)
Класс защиты корпуса	IP67
Температура окружающей среды, °С	от -30 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

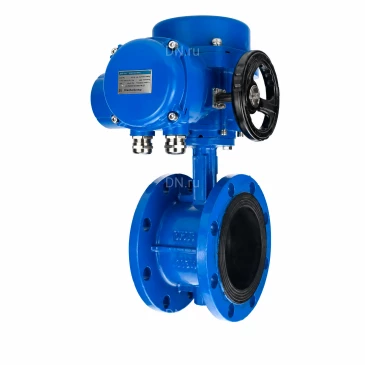

Изображение электроприводов DN.ru QT-N-xM-O2-220VAC-У1
