Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 25 мм

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: Электропривод 24В

Материал корпуса: Алюминиевый сплав

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 3.15 кг

Артикул: D050-46102

Доставим в город Москва:

В наличии:

29 151 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV0232E-2W-Fb-H

Диаметр условный: 32 мм

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: Электропривод 24В

Материал корпуса: Алюминиевый сплав

Материал диска: Нержавеющая сталь 316L

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 3.15 кг

Артикул: D050-46103

Доставим в город Москва:

В наличии:

29 151 ₽ $ €

до 2024-11-01

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В:

Номинальный диаметр DN, мм	25 / 32
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Материал корпуса	алюминиевый сплав

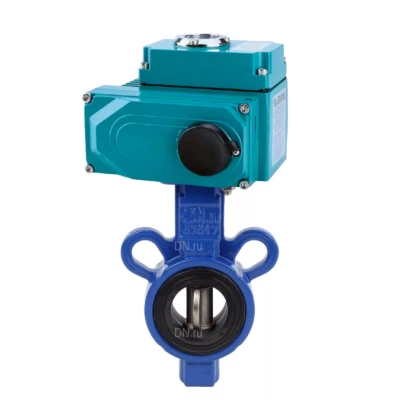

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В

Габариты и размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	B	A	L
25	QT-N-003EMT	44.5	93	123
32	QT-N-003EMT	44.5	93	123

Эскиз размеров и габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В:

Материалы деталей затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-H Ду25-32 Ру16, корпус -алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-003EMT-O1-24VDC-УХЛ1 24В:

№ п/п	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нерж стал SS304
4	Диск	нержавеющая сталь 316L
5	Шток	нерж стал SS410
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
8	Прокладка	нерж сталь SS201
9	Гайка	нерж сталь SS201
10	Прокладка	нерж сталь SS201

Технические электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1

Габариты и размеры электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:

Модель	003EMT
L, мм	123
H, мм	115
A, мм	101
B, мм	98
C, мм	74
D, мм	49
E, мм	34.5
F, мм	35
G, мм	5
Размер штока, квадрат, мм	14x14
ISO 5211	F05/F07

Эскиз габаритные размеры электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:

Схема устройства электропривода DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Технические электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:

Изображение электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1

Габариты и размеры электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:

Эскиз габаритные размеры электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:

Схема устройства электропривода DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Схема устройства электроприводов DN.ru QT-N-003EMT-O1-24VDC-УХЛ1:
