Затворы дисковые поворотные DN.ru WBV3232V-2W-Fb-H Ду50-200 Ру16 межфланцевые, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические характеристики затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-200 Ру16 межфланцевых, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Номинальное давление, бар	16
Тип присоединения	межфланцевый
Тип управления	электропривод
Применение	водоснабжение, теплоснабжение
Температура рабочей среды, °С	от -20 до 200
Класс герметичности	A
Страна производитель	Россия

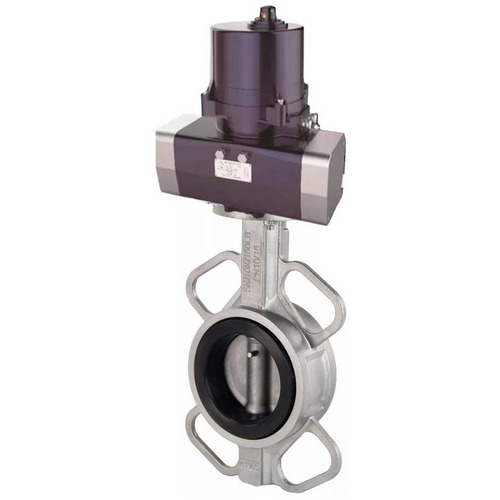

Затворы дисковые поворотные DN.ru WBV3232V-2W-Fb-H Ду50-200 Ру16 межфланцевые, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-200 Ру16 межфланцевых, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Модель	H1, мм	H2, мм	A, мм
Ду50	76	162	229
Ду65	89	175	266
Ду80	95	181	266
Ду100	114	200	266
Ду125	127	213	377
Ду150	140	225	377
Ду200	177	260	406

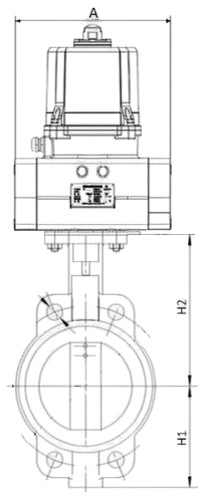

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV3232V-2W-Fb-H Ду50-200 Ру16 межфланцевых, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Технические параметры электроприводов DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Модель электропривода	QTSA-N-EM-O0-220VAC
Напряжение питания	220В

Электроприводы DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры электроприводов DN.ru QTSA-N-EM-O0-220VAC:

Модель	A, мм	B, мм	С, мм	D, мм	E, мм	H, мм
QTSA-N-005EM-O0-220VAC	266	380	199	177	96	19
QTSA-N-007EM-O0-220VAC	266	380	199	177	96	19
QTSA-N-014EM-O0-220VAC	377	436	240	206	120	25
QTSA-N-030EM-O0-220VAC	406	535	280	260	120	30

Эскиз габаритов и размеров электроприводов DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC:

№ п/п	Детали	Материал
1	Верхняя крышка	алюминиевый слав ADC12
2	Корпус	алюминиевый слав AL104
3	Боковая крышка	алюминиевый слав ADC12
4	Кабельный ввод	нейлон
5	Возвратные пружины	пружинная сталь
6	Поршень	алюминиевый слав ADC12
7	Разделительный блок	углеродистая сталь 45
8	Механизм привода	легированная сталь 40Cr
9	Смотровое окно	закаленное стекло
10	Кабельный ввод	огнестойкий нейлон
11	Обогреватель	керамика
12	Электродвигатель	интегрированный набор
13	Регулировочный кулачок	алюминиевый слав ADC12
14	Концевые микропереключатели	интегрированная сборка
15	Монтажная пластина	углеродистая сталь Q235
16	Выходной вал	углеродистая сталь 45
17	Подшипник	нержавеющая сталь
18	Индикатор положения	нейлон
19	Конденсатор	композитный материал
20	Колодка	интегрированный набор

Эскиз устройства электроприводов DN.ru QTSA-N-EM-O0-220VAC
