Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с QT-N-EM-A1-220VAC-У1-DAR

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду80 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1-DAR
Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду80 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1-DAR
Артикул: D050-91852
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3434Pf-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: углеродистая сталь
Класс материала диска: углеродистая сталь
Материал уплотнения: PTFE
Применение: вода, кислоты, щелочи, химическая среда
Вес: 9.10 кг
Категория: Затворы с электроприводом
на 2026-02-20
101 418,6
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1-DAR
Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду100 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1-DAR
Артикул: D050-91853
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3434Pf-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: углеродистая сталь
Класс материала диска: углеродистая сталь
Материал уплотнения: PTFE
Применение: вода, кислоты, щелочи, химическая среда
Вес: 10.50 кг
Категория: Затворы с электроприводом
на 2026-02-20
109 288,21
  • $
  • €
Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1-DAR
Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-010EM-A1-220VAC-У1-DAR
Артикул: D050-91854
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3434Pf-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: углеродистая сталь
Класс материала диска: углеродистая сталь
Материал уплотнения: PTFE
Применение: вода, кислоты, щелочи, химическая среда
Вес: 12.10 кг
Категория: Затворы с электроприводом
на 2026-02-20
134 750,22
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод четвертьоборотный предназначен для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические параметры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16

ХарактеристикаЗначение
Номинальный диаметр DN, мм50-125
Номинальное давление PN, бар16
Номинальная температура рабочей среды t, ⁰Cот -10 до +150
Максимальная температура рабочей среды tmax, ⁰C (кратковременно)180
Рабочая средавода, щелочи, кислоты, растворители, окислители и прочие химические вещества не агрессивные по отношению к материалу уплотнения PTFE
Направление потокадвустороннее
Класс герметичностиA ГОСТ 9544-2015
Присоединение к трубопроводумежфланцевое
Корпусуглеродистая сталь WCB (аналог 25Л), футерованный PTFE
Дискуглеродистая сталь WCB (аналог 25Л), футерованный PTFE
Толщина футеровки, мм3
Сфера применениясистемы отопления и водоснабжения; промышленные трубопроводы
Средний срок службы, лет10
Средний ресурс, циклов закрытие/открытие50000-100000

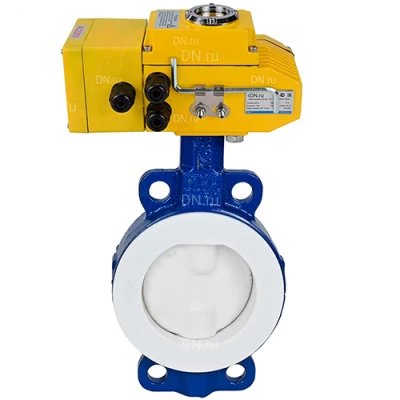

Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с QT-N-EM-A1-220VAC-У1-DAR

Изображение затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16

РазмерDN, ммD1, ммD2, ммL, ммH1, ммZ-d, мм
Ду8080160135461004-18
Ду100100180155521104-18
Ду125125210185561204-18
Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с QT-N-EM-A1-220VAC-У1-DAR

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16

№Наименование деталиМатериал
1Корпусуглеродистая сталь WCB (аналог 25Л), футерованный PTFE
2Дискуглеродистая сталь WCB (аналог 25Л), футерованный PTFE
3Штокнержавеющая сталь 2Cr13 (аналог ст.20Х13)
4Седловое уплотнениеPTFE
Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, с QT-N-EM-A1-220VAC-У1-DAR

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду80-125 Ру16

Технические параметры электроприводов DN.ru QT-N-xEM-A1-220VAC-У1 DAR

ХарактеристикаЗначение
Напряжение питания220 VAC
Тип двигателяасинхронный
Сигнал управления4-20 мА
Концевые выключатели2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели2-Открыто/Закрыто 250В 10А
Угол поворота, °90±5
Внутренняя тепловая защитаотключение при +110±5°C, включение при +97± 5°С
Визуальный индикатор положенияесть
Температура окружающей среды, °Cот –20 до +65
Ручной дублершестигранник (в комплекте)
Самоблокирующееся устройствосамоблокирующееся червяком и червячной передачей
Механический ограничитель2 внешних регулируемых стопора
Кабельный ввод2xM18
Класс защиты корпусаIP67
Смазкана алюминиевой основе (тип ЕР)
Материал корпусаалюминиевый сплав с порошковым эпоксидным покрытием
Средний ресурс, циклов закрытие/открытие30 000
Изображение электроприводов DN.ru QT-N-xEM-A1-220VAC-У1 DAR

Изображение электроприводов DN.ru QT-N-xEM-A1-220VAC-У1 DAR

Деталировка электроприводов DN.ru QT-N-xEM-A1-220VAC-У1 DAR

№Наименование детали
1Выходной вал
2Кабельный замок
3Механический ограничитель
4Ручной дублер
5Корпус
6Модульный бокс
7Крышка
8Смотровое стекло
9Защита от пыли
Эскиз деталировки электропривода DN.ru QT-N-xEM-A1-220VAC-У1 DAR

Эскиз деталировки электропривода DN.ru QT-N-xEM-A1-220VAC-У1 DAR
