Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-B1-220VAC-У1:

Наименование	Значение
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Средний срок службы, лет	30 (при неагрессивной среде и средних значениях давления и температуры)
Средний ресурс, циклов открытия/закрытия	70 000

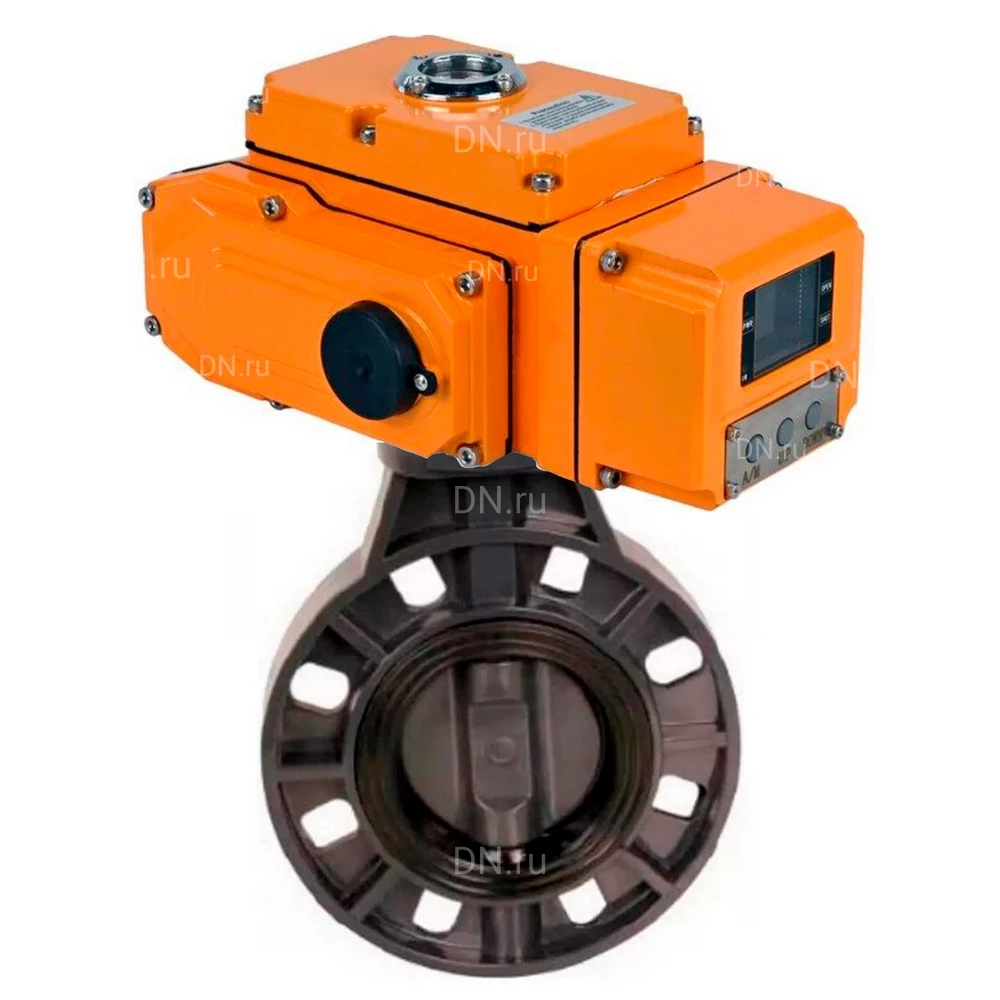

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-B1-220VAC-У1:

Модель	D, мм	D1, мм	H1, мм	L, мм	n–Ød, шт-мм
Дн50	158	120.5	98	45	4–Ø19.3*24.5
Дн65	179	130.5	110	45	4–Ø19.3*24.5
Дн80	195	154	131	48	8–Ø20*24
Дн100	226.5	181	155	54	8–Ø20*27
Дн125	253.5	208	169	63	8–Ø23*27.5
Дн150	280	234	185	69	8–Ø23*28
Дн200	340	291.5	231	89	8–Ø23*28.5

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-B1-220VAC-У1

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-B1-220VAC-У1:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-B1-220VAC-У1

Технические параметры электропривода QT-N-EM-B1-220VAC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	Шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса, IP	67
Средний ресурс, циклов открытия/закрытия	30 000

Электропривод QT-N-EM-B1-220VAC-У1 HARK

Габариты и размеры электропривода QT-N-EM-B1-220VAC-У1 HARK:

Модель	X, мм	Y, мм	Z, мм	H, мм	G, мм	I, мм	C, мм	A, мм	M, мм	n-D	n-B
QT-N-005EM-B1-220VAC-У1 HARK	161	120.5	122	74	114	104	50	70	14	4-М6	4-М8
QT-N-010EM-B1-220VAC-У1 HARK	188	165	127	40	114	100	50	70	17	4-М6	4-М8

Эскиз габаритов и размеров электропривода QT-N-EM-B1-220VAC-У1 HARK
