Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом QT-N-EM-O1-24VDC-У1

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Гарантия РосГосСтрах
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-003EM-O1-24VDC-У1 blue
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-003EM-O1-24VDC-У1 blue
Артикул: D050-24859
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV0232E-2W-Fb-ISO-H
Диаметр условный: 25 мм
Давление условное: 16 бар
Строительная длина: 36 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: Алюминиевый сплав
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 2.25 кг
Категория: Затворы с электроприводом
на 2026-04-06
25 288,16
  • $
  • €
Гарантия РосГосСтрах
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-005EM-O1-24VDC-У1
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-005EM-O1-24VDC-У1
Артикул: D050-24843
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV0232E-2W-Fb-ISO-H
Диаметр условный: 25 мм
Давление условное: 16 бар
Строительная длина: 36 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: Алюминиевый сплав
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, нейтральные среды
Вес: 4.31 кг
Категория: Затворы с электроприводом
на 2026-04-06
33 127,88
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

ХарактеристикаЗначение
БрендDN.ru
Номинальный диаметр DN25/32 мм
Номинальное давление PN16 бар
Температура рабочей средыот -20 до +120 ⁰C
Рабочая средахолодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потокадвустороннее
Присоединение к трубопроводумежфланцевое
Тип присоединеннияISO 5211
Страна производительРоссия

Видео затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

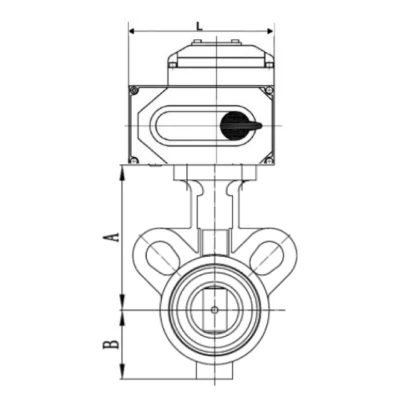

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

РазмерA, ммB, ммL, мм
Ду25/329344.5166
Ду25/329344.5121
Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом QT-N-EM-O1-24VDC-У1

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№Наименование деталиМатериал
1Корпусалюминиевый сплав
2Седловое уплотнениеEPDM
3Штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5Штокнержавеющая сталь SS 410 (аналог 12Х13)
6Уплотнительное кольцоEPDM
7Пластинасталь 45
10Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом QT-N-EM-O1-24VDC-У1

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические характеристики электроприводов DN.ru QT-N-xEM-O1-24VDC-У1

ХарактеристикаЗначение
Напряжение питания24 VDC
Тип двигателяасинхронный
Концевые выключатели2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели2-Открыто/Закрыто 250В 10А
Угол поворота, °90±5
Внутренняя тепловая защитаотключение при 110°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор положенияесть
Температура окружающей среды, °Cот –20 до +65
Ручной дублершестигранник (в комплекте)
Самоблокирующееся устройствосамоблокирующееся червяком и червячной передачей
Механический ограничитель2 внешних регулируемых стопора
Кабельный ввод2xM18
Класс защиты корпусаIP67
Смазкана алюминиевой основе (тип ЕР)
Материал корпусаалюминиевый сплав с порошковым эпоксидным покрытием
Средний ресурс, циклов закрытие/открытие30 000
Изображение электроприводов DN.ru QT-N-xEM-O1-24VDC-У1

Изображение электроприводов DN.ru QT-N-xEM-O1-24VDC-У1

Деталировка электроприводов DN.ru QT-N-xEM-O1-24VDC-У1

№Наименование детали
1Выходной вал
2Кабельный замок
3Механический ограничитель
4Ручной дублер
5Корпус
6Крышка
7Смотровое стекло
8Защита от пыли
Эскиз деталировки электроприводов DN.ru QT-N-xEM-O1-24VDC-У1

Эскиз деталировки электроприводов DN.ru QT-N-xEM-O1-24VDC-У1
