Затворы дисковые поворотные DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованные PTFE, уплотнение - PTFE, с электроприводом DN.ru QT-N-EM-О1-380VAC-У1 380В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-оммунальном хозяйстве и т.д.

Технические параметры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16

Характеристика	Значение
Номинальное давление PN, бар	16
Номинальная температура рабочей среды t, 0C	от -10 до +150
Рабочая среда	вода, щелочи, кислоты, растворители, окислители и прочие химические вещества не агрессивные по отношению к материалу уплотнения PTFE
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
Материал диска	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
Сфера применения	системы отопления и водоснабжения; промышленные трубопроводы
Средний срок службы, лет	10
Средний ресурс, циклов закрытие/открытие	50 000 – 100 000

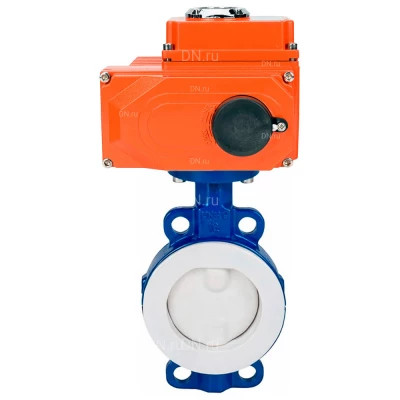

Изображение затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16

Размер	DN	L	D1	D2	H1	Z–Ød
Ду50	50	43	125	100	80	2-Ø18
Ду65	65	46	145	120	90	2-Ø18
Ду80	80	46	160	135	100	4-Ø18
Ду100	100	52	180	155	110	4-Ø18
Ду125	125	56	210	185	120	4-Ø18

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16

№	Наименование детали	Материал
1	Корпус	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
2	Диск	углеродистая сталь WCB (аналог 25Л), футерованный PTFE
3	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
4	Седловое уплотнение	PTFE

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3434Pf-2W-Fb-H Ду50-125 Ру16

Технические параметры электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Характеристика	Значение
Бренд	DN.ru
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	380V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	P67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

№	Наименование детали
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK
