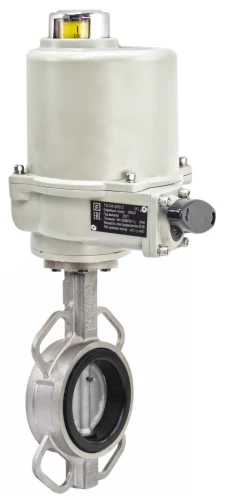

Затвор дисковый поворотный DN.ru 316L-316L-NBR Ду40-300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с взрывозащищенным электроприводом ГЗ ОФВ-24В в г. Москва

Затвор дисковый поворотный DN.ru 316L-316L-NBR Ду40-300 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с взрывозащищенным электроприводом ГЗ ОФВ-24В
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду4093 889 руб.
Ду5093 889 руб.
Ду6595 126 руб.
Ду8096 741 руб.
Ду100100 156 руб.
Ду12574 677 руб.
Ду150109 497 руб.
Цена актуальна на 22.01.2022 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, Химическая промышленность, Системы водоочистки и канализации
Материал корпуса: cталь SS316L
Материал диска: cталь SS316L
Уплотнение: NBR
Давление номинальное: 16 бар
Температура: от -20 … до +85℃
Тип управления: Электропривод 24В
Страна производитель: Китай

Аналоги других брендов

МодельДиаметрДороже /
Дешевле
DN.ru 316L-316L-NBR c DN.ru-24В, Китай40 - 300
67.02 %

Описание DN.ru 316L-316L-NBR c ГЗ ОФВ-24В

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. В данной модели используется: материал корпуса - нержавеющая сталь 316L, материал диска - нержавеющая сталь 316L, материал уплотнения NBR и предназначен для следующих сред: вода, минеральные масла, углеводороды, масла, жиры - с температурой от -20 до +85°С. Управление затвором осуществляется четвертьоборотным взрывозащищенным электроприводом ГЗ ОФВ-24В, марка взрывозащиты 1ExdIIBT4 по ГОСТ Р 51330.0-99, тип присоединения к арматуре ISO 5211. Электропривод предназначены для дистанционного и местного управления запорной арматурой. Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ Р 52776-2007 с продолжительностью включения 15 мин. с частотой включений до 60 раз в час. Для работы в режиме автоматического регулирования - до 600 включений в час (в режиме S4 по ГОСТ Р 52776-2007). Питание осуществляется постоянным током напряжением 24В.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Габариты и размеры:

Ду A B C ØG E F L n Ø ISO Вес
40 110 56 213 110 149 184 33 4 Ø18 F05 8.3
50 162 76 213 125 149 184 45 4 Ø18 F05 8.3
65 175 89 213 145 149 184 48 4 Ø18 F05 8.7
80 181 95 213 160 149 184 49 4 Ø18 F05 8.9
100 200 114 213 180 149 184 55 4 Ø18 F05 10.5
125 213 127 213 210 149 184 58 4 Ø18 F07 11.6
150 225 140 258 240 201 267 59 8 Ø23 F07 17.7
Эскиз затвор дисковый поворотный DN.ru 316L-316L-NBR Ду40-Ду300 Ру16 с ГЗ ОФВ-24В

Основные технические данные электроприводов ГЗ ОФВ-24В:

для Ду  Модель   Крутящий момент Время работы Мощность Ток
    Нм сек/90° Вт А
40 70/5,5М 70 5,5 25 2.1
50 70/5,5М 70 5,5 25 2.1
65 70/5,5М 70 5,5 25 2.1
80 70/5,5М 70 5,5 25 2.1
100 70/5,5М 70 5,5 25 2.1
125 80/21 К 80 21 25 2.1
150 110/11 М 110 11 30 2.5
Электрическая схема подключения 316L-316L-NBR c ГЗ ОФВ-24В
