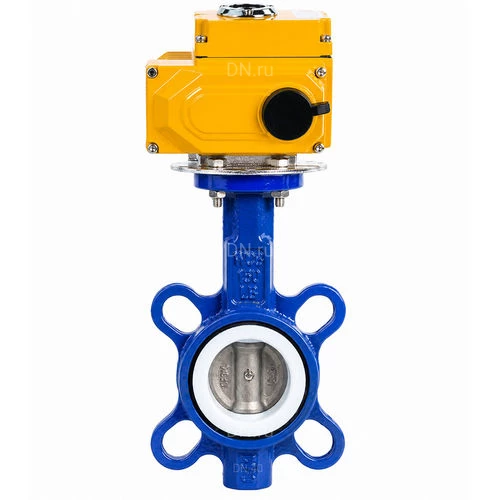

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с четвертьоборотным электроприводом DN.ru QT-N-xEM-A1-220VAC-У1 (4-20мА)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.
Принцип работы: электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2.

Технические характеристики затворов дисковых поворотных DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16, PTFE:

Характеристика	Значение
Тип затвора	поворотный дисковый
Диаметр	40-250 мм
Давление номинальное	16 бар
Температура рабочей среды	от -29 до +180°C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Тип присоединения	межфланцевый
Тип управления	электропривод
Класс герметичности	A
Страна производитель	Россия
Срок службы	10 лет
Гарантия	12 мес.

Затворы дисковые поворотные DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с четвертьоборотным электроприводом DN.ru QT-N-xEM-A1-220VAC-У1 (4-20мА)

Технические характеристики четвертьоборотных электроприводов DN.ru QT-N-xEM-A1-220VAC-У1:

Характеристика	Значение
Тип электропривода	четвертьоборотный
Напряжение питания	220В
Температура окружающей среды	от -20 до +70 °C
Применение	водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
Климатическое исполнение	У1
Тип присоединения	ISO 5211

Четвертьоборотные электроприводы DN.ru QT-N-xEM-A1-220VAC-У1

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16, PTFE:

Диаметр	H1, мм	H2, мм	H3, мм	Dm, мм	Dk, мм	L, мм	ØC, мм	n-Ød, мм
DN40	56	110	27	71	88	33	110	4-18
DN50	76	162	32	73	90	45	125	4-18
DN65	89	175	32	85	103	48	145	4-18
DN80	95	181	32	100	116	49	160	8-18
DN100	114	200	32	131	151	55	180	4-18
DN125	127	213	32	155	174	58	210	4-18
DN150	140	225	32	184	205	59	240	4-23
DN200	177	260	36	234	255	64	295	4-23
DN250	203	292	36	288	315	70	355	4-27
DN300	242	337	36	340	375	80	410	4-27

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16, PTFE

Габаритные и установочные размеры четвертьоборотных электроприводов DN.ru QT-N-xEM-A1-220VAC-У1:

Модель	X, мм	Z, мм	Y, мм	H, мм	G, мм
QT-003	123	113	123	-	-
QT-005	160	121	146	40	114
QT-008	188	127	145	40	114
QT-010	189	129	163	40	114
QT-015	189	129	163	40	114
QT-030	268	164	212	40	114
QT-040	268	164	212	40	114
QT-060	268	164	255	40	114

Эскиз габаритов четвертьоборотных электроприводов DN.ru QT-N-xEM-A1-220VAC-У1

Материалы деталей затворов дисковых поворотных DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16, PTFE:

№	Наименование	Материал
1	Корпус	углеродистая сталь WCB
2	Манжета	PTFE
3	Диск	Сталь AISI316L (03Х17Н14М3)
4	Шток	Сталь AISI316L (03Х17Н14М3)
5	Шпилька	Сталь AISI316L (03Х17Н14М3)
6	Втулка	PTFE
7	Уплотнительное кольцо	Нитрил NBR
8,9	Пластина, Рукоятка	Углеродистая сталь

Эскиз материалов затворов дисковых поворотных DN.ru WBV3432P-2W-Fb-H Ду40-250 Ру16, PTFE

Конструкция четвертьоборотных электроприводов DN.ru QT-N-xEM-A1-220VAC-У1:

№	Наименование
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной гаечный ключ
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое окно
9	Защита от пыли

Эскиз четвертьоборотных электроприводов DN.ru QT-N-xEM-A1-220VAC-У1
