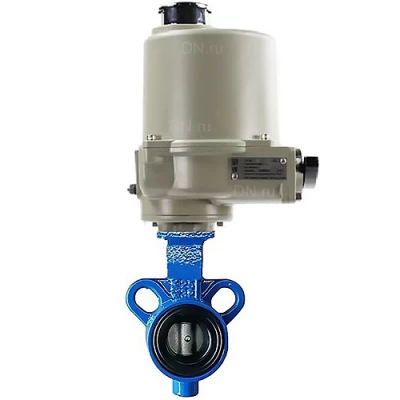

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом взрывозащищённым ГЗ-ОФВ-380В купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Характеристика	Значение
Бренд	DN.ru
Номинальный диаметр DN	25/32 мм
Номинальное давление PN	16 бар
Температура рабочей среды	от -20 до +120 ⁰C
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Тип присоединенния	ISO 5211
Страна производитель	Россия

Изображение затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Размер	A, мм	B, мм	L, мм	H, мм
Ду25/32	93	44.5	141	202

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток	нержавеющая сталь SS 410 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
10	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические характеристики электроприводов ГЗ-ОФВ К 380В

Характеристика	Значение
Тип электропривода	четвертьоборотный
Напряжение питания	380В
Климатическое исполнение	У1 по ГОСТ 15150
Рабочий диапазон температур	от - 30 ºС до + 40 ºС
Относительная влажность (верхнее значение)	100 % при 25 ºС
Степень защиты корпуса	IP65

Изображение электроприводов ГЗ-ОФВ К 380В

Материалы деталей электроприводов ГЗ-ОФ М 380В

№	Наименование детали
1	крышка
2	вал ручного привода
3	пружина муфты ручного привода
4	муфта
5	червячный вал силовой передачи
6	шестерня червячной передачи электродвигателя
7	рычаг переключения режимов
8	вал переключателя режимов работы
9	торсионная пружина
10	эксцентрик
11	соединительная втулка привода с арматурой
12	кабельный ввод
13а	выходной вал
13б	червячное колесо выходного вала
14	механические упоры
15	алюминиевый корпус
16	клеммные колодки
17	концевые микровыключатели
18	кулачки концевых микровыключателей
19	указатель положения
20	окно указателя положения
21	конденсатор (только для 220В)
22	нагревательный элемент
23	электродвигатель
24	червячный вал электродвигателя
25	вал указателя положения

Эскиз деталировки электроприводов ГЗ-ОФВ К 380В
