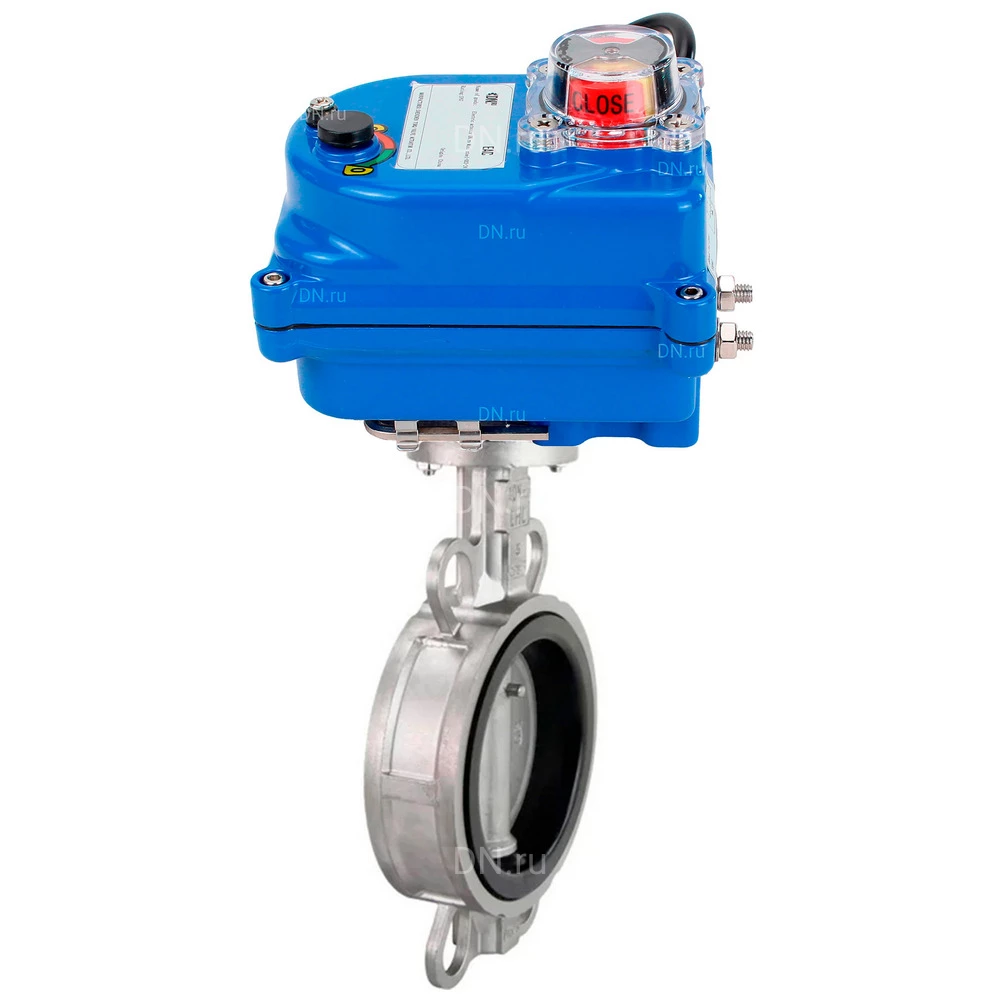

Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-003EM-O1-12VDC-У1 blue 12В
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-003EM-O1-12VDC-У1 blue 12В
Артикул: D050-87964
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3131V-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Viton
Применение: масла, топливо, горячий воздух, пластичные смазки, животные жиры
Вес: 3.40 кг
Категория: Затворы с электроприводом
на 2025-12-26
29 732,2
  • $
  • €

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В:

Наименование Значение
Рабочее давление PN, бар 16
Температура рабочей среды t, ⁰C от -20 до +200
Рабочая среда минеральные и растительные масла, животные жиры, пластичные смазки и топливо, горячий воздух
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Срок службы, лет 10
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В:

Модель A, мм B, мм C, мм PCD, мм 4-ØD Q, °
Ду50 72.5 130.5 43 125 4-Ø19 45
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В:

№ Наименование детали Материал
1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Седловое уплотнение VITON
4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13)
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Технические параметры электропривода QT-N-EM-O1-12VDC-У1 blue:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90 (±2)
Время полного поворота, сек 25
Крутящий момент, Нм 30
Типоразмер присоединения (ISO5211) F03/F05
Номинальный потребляемый ток, А 0.1
Кабельный ввод водонепроницаемый G1/2
Мощность, Вт 25
Концевые выключатели соответствуют состояниям полного открытия и закрытия привода
Защита от перегрева есть
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Наличие ручного дублера шестигранник
Визуальный индикатор шкала
Автоотключение в крайних положениях да
Материал корпуса алюминиевый сплав
Класс защиты корпуса, IP 65
Длина провода питания, мм 200
Температура окружающей среды, °С от -30 до +60
Вес, кг 1.2
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Электропривод QT-N-EM-O1-12VDC-У1 blue

Габариты и размеры электропривода QT-N-EM-O1-12VDC-У1 blue:

Модель QT-N-003EM-O1-12VDC-У1 blue
L, мм 121
A, мм 79.93
B, мм 20.16
C, мм 25
D, мм 35
E, мм 25
F, мм 35
H, мм 110.2
MxM, мм 11x11
Затворы дисковые поворотные DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-EM-O1-12VDC-У1 blue 12В

Эскиз габаритов и размеров электропривода QT-N-EM-O1-12VDC-У1 blue
