Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QTSA-N-EM-O0-220VAC с пружинным возвратом купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Наименование	Значение
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Средний срок службы, лет	30 (при неагрессивной среде и средних значениях давления и температуры)
Средний ресурс, циклов открытия/закрытия	70 000

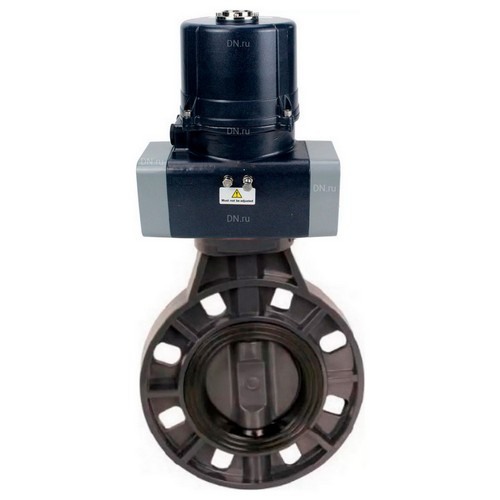

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Модель	D, мм	D1, мм	H1, мм	L, мм	n–Ød, шт-мм
Дн50	158	120.5	98	45	4–Ø19.3*24.5
Дн65	179	130.5	110	45	4–Ø19.3*24.5
Дн80	195	154	131	48	8–Ø20*24
Дн100	226.5	181	155	54	8–Ø20*27
Дн125	253.5	208	169	63	8–Ø23*27.5
Дн150	280	234	185	69	8–Ø23*28
Дн200	340	291.5	231	89	8–Ø23*28.5

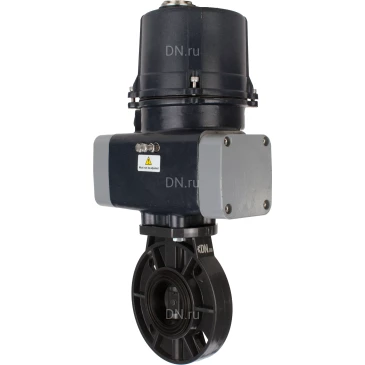

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QTSA-N-EM-O0-220VAC с пружинным возвратом

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Диск	UPVC (НПВХ - непластифицированный поливинилхлорид)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Технические параметры электропривода DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Тип электропривода	четвертьоборотный с пружинным возвратом
Возможность установки режима работы арматура+привод	нормально-закрытый/нормально-открытый
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с полиэфирным порошковым покрытием
Напряжение питания	220V/AC, 50Гц
Кабельный ввод	2xM20x1.5
Тип присоединения	ISO 5211
Механический ограничитель	есть
Класс защиты корпуса, IP	67
Температура окружающей среды, °С	от -25 до +65
Средний ресурс, циклов открытия/закрытия	100 000

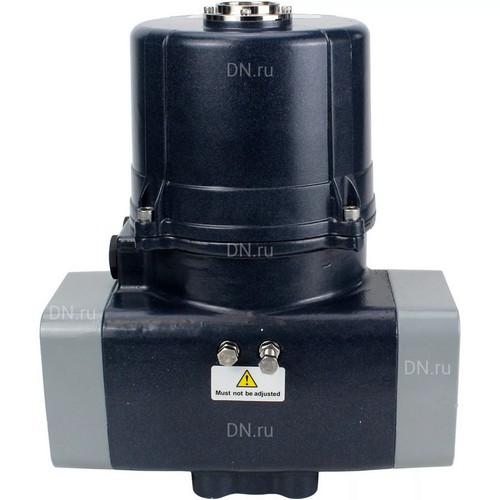

Электропривод DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры электропривода DN.ru QTSA-N-EM-O0-220VAC:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	H, мм
QTSA-N-003EM-O0-220VAC	229	303	162	145	75	17
QTSA-N-005EM-O0-220VAC	266	380	199	177	96	19
QTSA-N-014EM-O0-220VAC	377	436	240	206	120	25

Эскиз габаритов и размеров электропривода DN.ru QTSA-N-EM-O0-220VAC
