Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус -чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1 с тепловой защитой и обогревателем предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус -чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Номинальный диаметр DN, мм	40 - 300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Материал корпуса чугун GG25	чугун GG25

Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус -чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус -чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	A	B	L
40	QT-N-020EMT	114	66	241.8
50	QT-N-020EMT	131	72	241.8
65	QT-N-020EMT	140	83	241.8
80	QT-N-020EMT	150	95	241.8
100	QT-N-020EMT	163	112	241.8
125	QT-N-020EMT	178	125	241.8
150	QT-N-020EMT	191	140	241.8
200	QT-N-030EMT	238	172	241.8
250	QT-N-060EMT	285	205	241.8
300	QT-N-060EMT	315	245	241.8

Эскиз размеров и габаритов затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус -чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Материалы деталей затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ду40-300 Ру16, корпус -чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

№ п/п	Наименование детали	Материал
1	Корпус	чугун GG25
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь 316L
4	Шток	SS AISI 416
5	Штифт	SS AISI 420
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь
9	Рукоятка	ковкое железо

Технические электроприводов DN.ru :

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

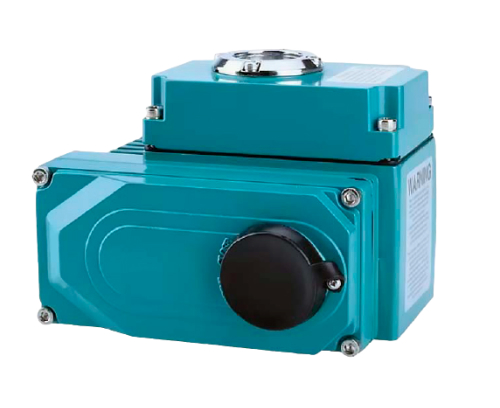

Изображение электроприводов DN.ru

Габариты и размеры электроприводов DN.ru :

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

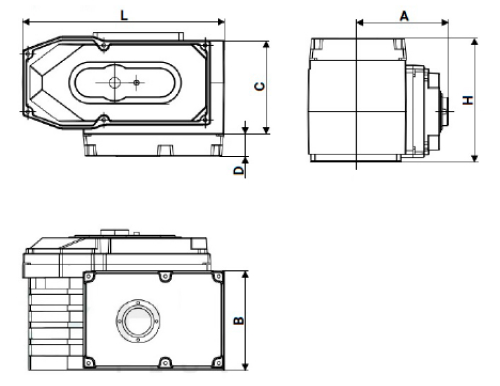

Эскиз габаритные размеры электроприводов DN.ru :

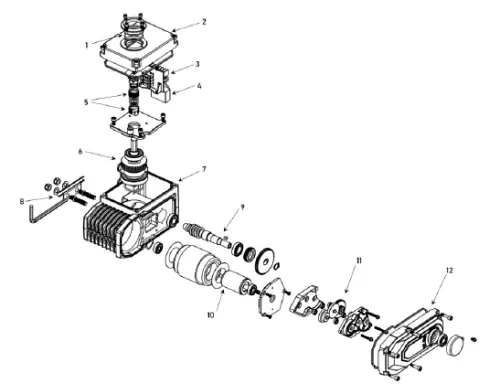

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru :
