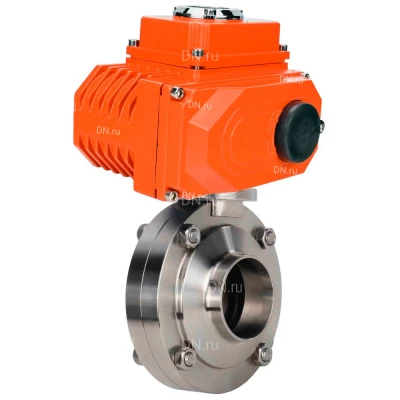

Затворы дисковые поворотные DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-380VAC-У1 380В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10

Характеристика	Значение
Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды t, °C	от -20 до +135
Рабочая среда	вода, щелочи, разбавленные органические и неорганические кислоты, сложные эфиры, каустическая сода, спирты, ацетон, кетоны, моющие средства, тормозные жидкости на основе гликоля.
Материал уплотнения	EPDM
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	сварка
Материал корпуса	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал диска	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, кол-во циклов закрытия/открытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

Изображение затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10

Размер	A	D	D1	K
Ду15	50	18	78	8x8
Ду20	50	23	78	8x8
Ду25	50	29	78	8x8
Ду32	50	35	86	8x8
Ду50	50	53	106	10x10
Ду65	52	70	124	10x10
Ду80	56	85	139	10x10
Ду100	64	104	159	10x10
Ду40	50	41	90	8x8

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10

Деталировка затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	EPDM
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10

Технические параметры электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Характеристика	Значение
Бренд	DN.ru
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	380V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	P67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

№	Наименование детали
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK
