Затворы дисковые поворотные с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25 корпус - углеродистая сталь WCB, диск - нержавеющая сталь 304, уплотнение - METAL, с электроприводом DN.ru QT-N-EM-О1-380VAC-У1 380В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-оммунальном хозяйстве и т.д.

Технические параметры затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, °C	от -45 до +425
Рабочая среда	вода, воздух, пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, агрессивные среды
Направление потока	одностороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	фланцевое
Материал корпуса	сталь WCB (аналог 25Л)
Материал диска	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Область применения	системы водо- и теплоснабжения, технологические трубопроводы
Средний ресурс, циклов открытие/закрытие	30000
Средний срок службы, лет	10

Изображение затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25

Габаритные и установочные размеры затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25

Размер	DN	L	D	D1	D2	b	H1	H2	n–Ød
Ду50	50	108	160	125	99	20	102	78	4–Ø18
Ду65	65	112	180	145	118	22	112	72	8–Ø18
Ду80	80	114	195	160	132	24	122	78	8–Ø18
Ду150	150	140	300	250	211	28	170	95	8–Ø26
Ду200	200	152	360	310	274	30	200	102	12–Ø26

Эскиз габаритов затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25

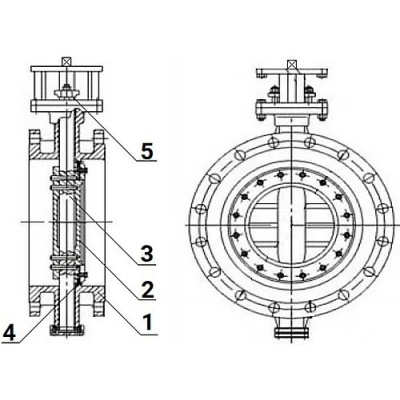

Деталировка затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25

№	Наименование детали	Материал
1	Корпус	сталь WCB (аналог 25Л)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	металл (наплавка D507) + графит
5	Сальниковое уплотнение	нержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит

Эскиз деталировки затворов дисковых поворотных с тройным эксцентриситетом DN.ru WBV3EX-3431M-1W-F-ISO Ду50-200 Ру25

Технические параметры электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Характеристика	Значение
Бренд	DN.ru
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	380V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	P67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

№	Наименование детали
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK
