Затворы дисковые поворотные DN.ru WBV3131E-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-380VAC-У1 380В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры затворов дисковых поворотных DN.ru WBV3131E-2W-T-H Ду15-100 Ру10

Характеристика	Значение
Номинальный диаметр DN, мм	15-100
Номинальное давление PN, бар	10
Температура рабочей среды t, °C	от -20 до +135
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Материал уплотнения	EPDM
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	резьбовое
Материал корпуса	пищевая нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал диска	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Сфера применения	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)
Средний ресурс, кол-во циклов закрытия/открытия

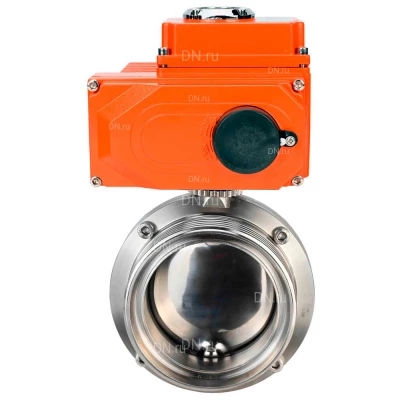

Изображение затворов дисковых поворотных DN.ru WBV3131E-2W-T-H Ду15-100 Ру10

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131E-2W-T-H Ду15-100 Ру10

Размер	Dn	D1	A	K	G
Ду15	15	78	66	8х8	Rd34x1/8
Ду20	19	78	66	8х8	Rd44x1/6
Ду25	25	78	66	8х8	Rd52x1/6
Ду32	31	86	70	8х8	Rd58x1/6
Ду40	37	90	74	8х8	Rd65x1/6
Ду50	49	106	76	10х10	Rd78x1/6
Ду65	66	124	80	10х10	Rd95x1/6
Ду80	81	139	84	10х10	Rd110x1/4
Ду100	100	159	104	10х10	Rd130x1/4

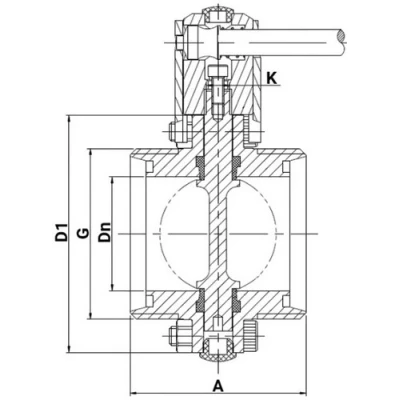

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131E-2W-T-H Ду15-100 Ру10

Деталировка затворов дисковых поворотных DN.ru WBV3131E-2W-T-H Ду15-100 Ру10

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	EPDM
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

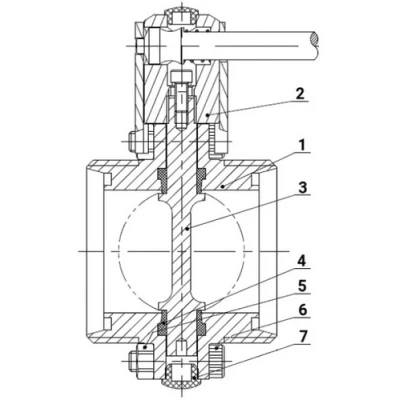

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131E-2W-T-H Ду15-100 Ру10

Технические параметры электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Характеристика	Значение
Бренд	DN.ru
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	380V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	P67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

№	Наименование детали
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK
