Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока	двустороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450 (аналог ВЧ45)
Материал диска	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду50-150 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с электроприводом DN.ru QTSA-N-EM-O0-220VAC

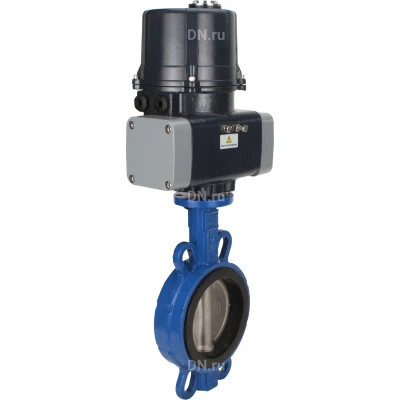

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Размер	L, мм	H1, мм	H2, мм	ØD, мм	ØPCD, мм	n–Ød
Ду50	43	73	115	98	125	4–19
Ду65	46	83	122	115	145	8–19
Ду80	46	93	130	128.7	160	8–19
Ду125	56	127	162	180	220	8–28
Ду150	56	150	190	207	250	8–28

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ45)
2	Седловое уплотнение	EPDM
3	Диск	сталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4	Штифт	сталь нержавющая 14Cr17Ni2 (14Х17Н2)
5	Шток	сталь нержавеющая 20Cr13 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Болт	сталь нержавеющая А2-70 (аналог 08Х18Н10)
8	Шайба	сталь нержавеющая А2-70 (аналог 08Х18Н10)
9	Гайка	сталь нержавеющая А2-70 (аналог 08Х18Н10)
11	Винт	сталь нержавеющая А2-70 (аналог 08Х18Н10)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Технические характеристики электроприводов DN.ru QTSA-N-xEM-O0-220VAC

Характеристика	Значение
Тип электропривода	четвертьоборотный с пружинным возвратом
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с полиэфирным порошковым покрытием
Напряжение питания	220V/AC, 50Гц
Кабельный ввод	2xM20x1,5
Тип присоединения	ISO 5211
Механический ограничитель	есть
Класс защиты корпуса	IP67
Температура окружающей среды, °С	от -25 до +65
Влажность окружающей среды, %	≤95 (при +25°С)
Средний ресурс, циклов открытия/закрытия	100 000

Изображение электроприводов DN.ru QTSA-N-xEM-O0-220VAC

Материалы деталей электроприводов DN.ru QTSA-N-xEM-O0-220VAC

№	Наименование детали	Материал
1	Верхняя крышка	алюминиевый слав ADC12
2	Корпус	алюминиевый слав AL104
3	Боковая крышка	алюминиевый слав ADC12
4	Кабельный ввод	нейлон
5	Возвратные пружины	пружинная сталь
6	Поршень	алюминиевый слав ADC12
7	Разделительный блок	углеродистая сталь 45
8	Механизм привода	легированная сталь 40Cr
9	Смотровое окно	закаленное стекло
10	Кабельный ввод	огнестойкий нейлон
11	Обогреватель	керамика
12	Электродвигатель	интегрированный набор
13	Регулировочный кулачок	алюминиевый слав ADC12
14	Концевые микропереключатели	интегрированная сборка
15	Монтажная пластина	углеродистая сталь Q235
16	Выходной вал	углеродистая сталь 45
17	Подшипник	нержавеющая сталь
18	Индикатор положения	нейлон
19	Конденсатор	композитный материал
20	Колодка	интегрированный набор

Эскиз деталировки электроприводов DN.ru QTSA-N-xEM-O0-220VAC
