WBV1432E-2W-Fb-H QT-N-EM-O1-220VAC-У1 HARK

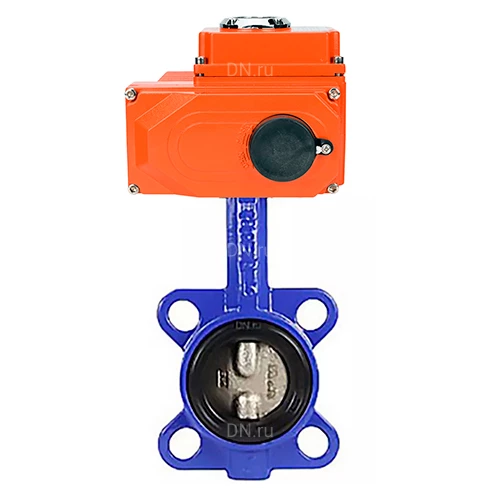

Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду40 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду40 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 40 мм
Давление условное: 16 бар
Строительная длина: 33 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 10.50 кг
Категория: Затворы с электроприводом
Артикул: D050-45851
Доставим в город Москва:
В наличии:
57 524 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду50 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду50 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 11.10 кг
Категория: Затворы с электроприводом
Артикул: D050-45852
Доставим в город Москва:
В наличии:
58 031 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду100 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду100 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 12.70 кг
Категория: Затворы с электроприводом
Артикул: D050-45855
Доставим в город Москва:
В наличии:
58 068 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду65 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду65 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 65 мм
Давление условное: 16 бар
Строительная длина: 45 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 11.40 кг
Категория: Затворы с электроприводом
Артикул: D050-45853
Доставим в город Москва:
В наличии:
58 819 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду80 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду80 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 45 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 11.80 кг
Категория: Затворы с электроприводом
Артикул: D050-45854
Доставим в город Москва:
В наличии:
59 637 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду125 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 125 мм
Давление условное: 16 бар
Строительная длина: 55 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 14.70 кг
Категория: Затворы с электроприводом
Артикул: D050-45856
Доставим в город Москва:
В наличии:
60 039 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду150 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду150 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-020EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 55 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 16.30 кг
Категория: Затворы с электроприводом
Артикул: D050-45857
Доставим в город Москва:
В наличии:
62 603 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-030EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду200 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-030EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 21.40 кг
Категория: Затворы с электроприводом
Артикул: D050-45858
Доставим в город Москва:
В наличии:
73 133 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-060EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду250 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-060EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 250 мм
Давление условное: 16 бар
Строительная длина: 68 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 28.20 кг
Категория: Затворы с электроприводом
Артикул: D050-45859
Доставим в город Москва:
В наличии:
88 023 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-060EM-O1-220VAC-У1 220В HARK
Затвор дисковый поворотный DN.ru WBV1432E-2W-Fb-H Ду300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-060EM-O1-220VAC-У1 220В HARK
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1432E-2W-Fb-H
Диаметр условный: 300 мм
Давление условное: 16 бар
Строительная длина: 78 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда, нейтральные среды
Вес: 36.30 кг
Категория: Затворы с электроприводом
Артикул: D050-45860
Доставим в город Москва:
В наличии:
104 399 ₽ $ €  ?
до 2024-12-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1 с тепловой защитой и обогревателем предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Номинальный диаметр DN, мм 40 - 300
Рабочее давление PN, бар 16
Температура рабочей среды t, ⁰C от -20 до +120
Рабочая среда холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока двустороннее
Присоединение к трубопроводу межфланцевое
Материал корпуса чугун GGG50
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

DN Модель
эл.­ привода		 Размеры, мм
A B L
40 QT-N-020EMT 105 55 241.8
50 QT-N-020EMT 161 80 241.8
65 QT-N-020EMT 175 89 241.8
80 QT-N-020EMT 181 95 241.8
100 QT-N-020EMT 200 114 241.8
125 QT-N-020EMT 213 127 241.8
150 QT-N-020EMT 226 139 241.8
200 QT-N-030EMT 260 175 241.8
250 QT-N-060EMT 292 203 241.8
300 QT-N-060EMT 337 242 241.8
{content:title}

Эскиз размеров и габаритов затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Материалы деталей затворов дисковых поворотных DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

№ Наименование Материал
1 Корпус Чугун GGG50
2 Диск сталь 316L
3 Седловое уплотнение EPDM
4 Шток верхний сталь 316L
5 Шток нижний сталь 316L
6, 11 Кольцо стопорное сталь AISI 201
7 Пыльник NBR
8 Прокладка штока NBR
9 Вкладыш сталь AISI 201
10 Пробка пластмасса
{content:title}

Технические электроприводов DN.ru :

Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90±5
Материал корпуса алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала легированная сталь
Напряжение питания 24V/DC
Кабельный ввод гермоввод 2xM18
Тип присоединения ISO 5211
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания 2 концевых выключателя
+ 2 дополнительных выключателя (сухой контакт);
Тепловая защита включение при 120°С ±5°С;
выключение при 97°С ±5°С
Класс изоляции F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала 2 внешних регулируемых стопора
Класс защиты корпуса IP67
Уровень шума, дБ ≤ 50
Мощность обогревателя, Вт 5
Температура окружающей среды, °С от -20 до +70
Влажность окружающей среды ≤95% (25°С)
Взрывозащита корпуса нет
{content:title}

Изображение электроприводов DN.ru

Габариты и размеры электроприводов DN.ru :

Размеры, мм ISO 5211
L H A B C D Размер штока, квадрат
241,8 157,5 119 118 112,3 26 22x22 F07/F10
{content:title}

Эскиз габаритные размеры электроприводов DN.ru :

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1:

№ п/п Наименование
1 Индикатор положения
2 Верхняя крышка
3 Плата управления
4 Конденсатор
5 Нажимные кулачки
6 Выходной вал с червячным колесом
7 Корпус
8 Ограничители хода выходного вала
9 Червячный вал
10 Электродвигатель
11 Редуктор
12 Крышка редуктора
Затворы дисковые поворотные DN.ru WBV1432E-2W-Fb-H Ду40-300 Ру16, корпус -чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - EPDM, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Схема устройства электроприводов DN.ru :

Москва. Пункт выдачи.

Отправить запрос
Загрузить файлы Перетащить сюда
или выбрать
В начало страницы
Для заявок

info@dn.ru

+7 (495) 504-37-40

Техподдержка

Рассылка о скидках и новинках
Контакты

E-mail: info@dn.ru

Адрес: 117403, Россия, г. Москва, проезд Востряковский, дом 10Б, строение 3, пом.19

Адрес склада: Каширское шоссе, 33-й километр, дом 7, деревня Горки, Ленинский городской округ, Московская область

Телефон склада: +7 (495) 504-37-40 доб. 106

E-mail склада: sklad@dn.ru

Время работы склада: пн-пт 08:00 - 18:00 Мск

Ссылка для Гугл.Карт

ИНН/КПП: 7724452117 / 772401001

ОГРН: 1187746786182

иконка_тг иконка_вк иконка_дзен
Visa MasterCard Мир
Copyright © 2024. Компания "ДН.ру". Цены, характеристики и таблицы аналогов продукции на сайте носят исключительно информационный
характер и не являются публичной офертой.
