Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие). |
Технические характеристики затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-200 Ру16 межфланцевых, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM:
Наименование |
Значение |
Номинальное давление, бар |
16 |
Тип присоединения |
межфланцевый |
Тип управления |
электропривод |
Применение |
водоснабжение, теплоснабжение |
Температура рабочей среды, °С |
от -20 до 120 |
Класс герметичности |
A |
Страна производитель |
Россия |
|

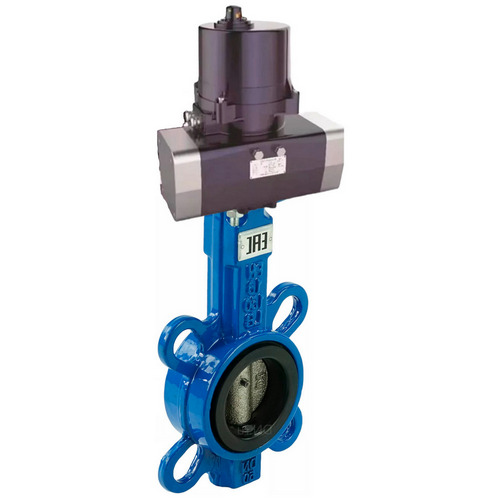

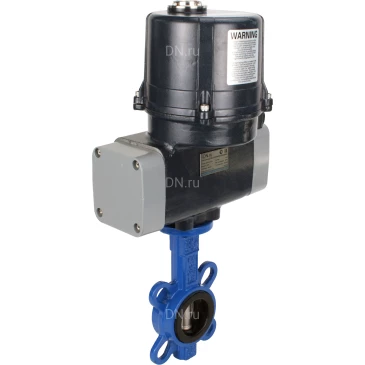

Затворы дисковые поворотные DN.ru WBV1413E-2W-Fb-H Ду40-200 Ру16 межфланцевые, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC |
Габариты и размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-200 Ру16 межфланцевых, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM:
Диаметр |
H, мм |
H1, мм |
L, мм |
Dм, мм |
Dк, мм |
D2, мм |
DN40 |
146 |
74 |
43 |
73 |
75 |
50 |
DN50 |
146 |
74 |
43 |
73 |
84.5 |
50 |
DN65 |
156 |
80 |
46 |
86 |
104.5 |
65 |
DN80 |
163 |
100 |
46 |
103 |
123.5 |
80 |
DN100 |
180 |
116 |
52 |
131 |
139.5 |
100 |
DN125 |
189 |
123 |
56 |
155 |
169.5 |
125 |
DN150 |
206 |
137 |
56 |
183 |
196 |
150 |
DN200 |
232 |
165 |
60 |
235 |
247 |
200 |
DN250 |
275 |
203 |
68 |
286 |
304 |
250 |
DN300 |
314 |
235 |
78 |
338 |
358 |
300 |
|
Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-200 Ру16 межфланцевых, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM |
Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-200 Ру16 межфланцевых, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM:
№ |
Наименование |
Материал |
1 |
Корпус |
чугун GGG50 (аналог ВЧ50) |
2 |
Манжета |
EPDM |
3 |
Диск |
чугун GGG40 (аналог ВЧ40) |
4 |
Шток |
нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) |
5 |
Шпилька |
нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) |
6 |
Втулка |
NBR |
7 |
Уплотнительное кольцо |
NBR |
8 |
Пластина фиксирующая |
углеродистая сталь |
|

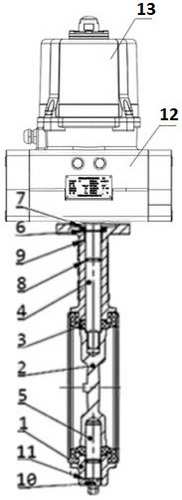

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1413E-2W-Fb-H Ду40-200 Ру16 межфланцевых, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM |
Технические параметры электроприводов DN.ru :
Наименование |
Значение |
Напряжение питания |
220В |
Электроприводы DN.ru |
Габариты и размеры электроприводов DN.ru :
Модель |
A, мм |
B, мм |
С, мм |
D, мм |
E, мм |
H, мм |
QTSA-N-003EM-O0-220VAC |
229 |
303 |
162 |
145 |
75 |
17 |
QTSA-N-005EM-O0-220VAC |
266 |
380 |
199 |
177 |
96 |
19 |
QTSA-N-007EM-O0-220VAC |
266 |
380 |
199 |
177 |
96 |
19 |
QTSA-N-014EM-O0-220VAC |
377 |
436 |
240 |
206 |
120 |
25 |
|
Эскиз габаритов и размеров электроприводов DN.ru |
Таблица деталей и материалов электроприводов DN.ru :
№ п/п |
Детали |
Материал |
1 |
Верхняя крышка |
алюминиевый слав ADC12 |
2 |
Корпус |
алюминиевый слав AL104 |
3 |
Боковая крышка |
алюминиевый слав ADC12 |
4 |
Кабельный ввод |
нейлон |
5 |
Возвратные пружины |
пружинная сталь |
6 |
Поршень |
алюминиевый слав ADC12 |
7 |
Разделительный блок |
углеродистая сталь 45 |
8 |
Механизм привода |
легированная сталь 40Cr |
9 |
Смотровое окно |
закаленное стекло |
10 |
Кабельный ввод |
огнестойкий нейлон |
11 |
Обогреватель |
керамика |
12 |
Электродвигатель |
интегрированный набор |
13 |
Регулировочный кулачок |
алюминиевый слав ADC12 |
14 |
Концевые микропереключатели |
интегрированная сборка |
15 |
Монтажная пластина |
углеродистая сталь Q235 |
16 |
Выходной вал |
углеродистая сталь 45 |
17 |
Подшипник |
нержавеющая сталь |
18 |
Индикатор положения |
нейлон |
19 |
Конденсатор |
композитный материал |
20 |
Колодка |
интегрированный набор |
|
Эскиз устройства электроприводов DN.ru |
|
