Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-150 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Наименование	Значение
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы
Климатическое исполнение	УХЛ4 по ГОСТ 15150-69
Средний срок службы, лет	30 (при неагрессивной среде и средних значениях давления и температуры)
Средний ресурс, циклов открытия/закрытия	70 000

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-150 Ру10 с электроприводом DN.ru QT-N-EM-A1-24VDC-У1

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150
D, мм	158	179	195	226.5	253.5	280
D1, мм	120.5	130.5	154	181	208	234
L, мм	45	45	48	54	63	69
H1, мм	98	110	131	155	169	185
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28
ØD, мм	65	65	65	90	90	90
ØD1, мм	50	50	50	70	70	70
ØD2, мм	35.5	35.5	35.5	55.5	55.5	55.5
h, мм	3.5	3.5	3.5	3.5	3.5	3.5
H, мм	32	32	32	32	32	32
BxB, мм	9х9	9х9	9х9	11х11	14х14	14х14
N–Ød, шт-мм	4–8	4–8	4–8	4–10	4–10	4–10

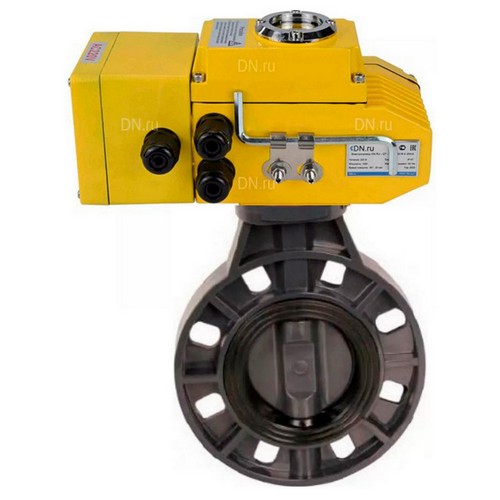

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-150 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-A1-24VDC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА HARK

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ - непластифицированный поливинилхлорид)
2	Диск	UPVC (НПВХ - непластифицированный поливинилхлорид)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Технические параметры электропривода DN.ru QT-N-EM-A1-24VDC-У1:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	Шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса, IP	67
Средний ресурс, циклов открытия/закрытия	30 000

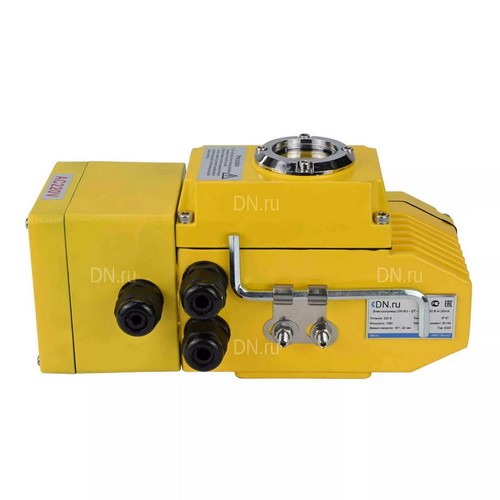

Электропривод DN.ru QT-N-EM-A1-24VDC-У1

Габариты и размеры электропривода DN.ru QT-N-EM-A1-24VDC-У1:

Модель	QT-N-005EM-A1-24VDC-У1
X, мм	160
Y, мм	146
Z, мм	121
ФА	Ф70
N-B	4-М8
ФС	Ф50
N-D	4-М6
E, мм	66
F, мм	66
G, мм	114
H, мм	40
I, мм	100
MxM, мм	14x14

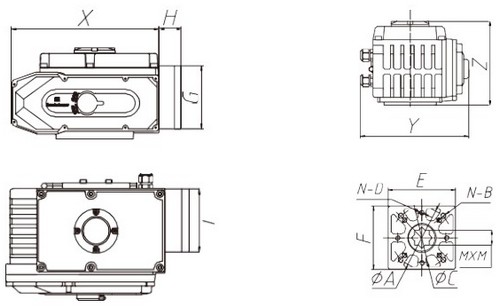

Эскиз габаритов и размеров электропривода DN.ru QT-N-EM-A1-24VDC-У1
