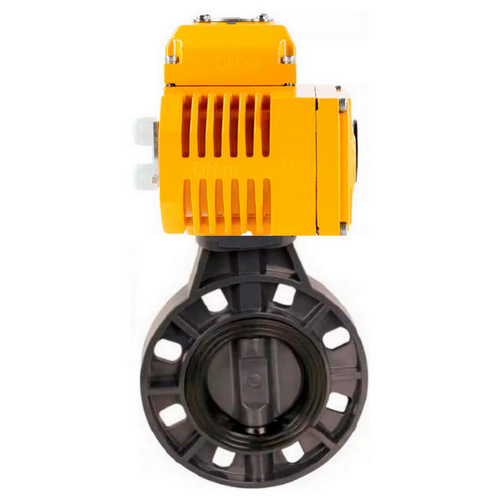

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1:

Наименование Значение
Наружный диаметр Дн, мм 50-200
Номинальное давление PN, бар 10
Температура рабочей среды, ⁰C от 0 до +45
Рабочая среда вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C от 0 до +40
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Сферы применения системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

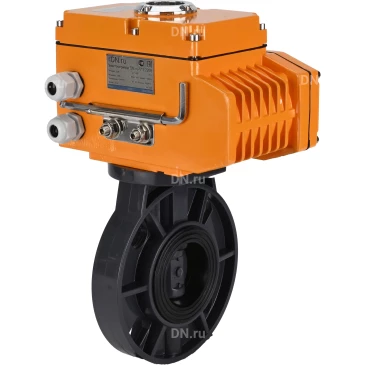

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1:

Модель ØD, мм ØD1, мм L1, мм F, мм
Дн50 QT-N-003EM-O1-220VAC-У1 158 120.5 140 118
Дн50 QT-N-003EM-O1-220VAC-У1 blue 158 120.5 121 110.2
Дн50 QT-N-003EM-O1-220VAC-У1 MINI 158 120.5 157 115
Дн65 QT-N-003EM-O1-220VAC-У1 179 130.5 140 118
Дн65 QT-N-003EM-O1-220VAC-У1 blue 179 130.5 121 110.2
Дн65 QT-N-003EM-O1-220VAC-У1 MINI 179 130.5 157 115
Дн80 QT-N-003EM-O1-220VAC-У1 195 154 140 118
Дн80 QT-N-003EM-O1-220VAC-У1 blue 195 154 121 110.2
Дн80 QT-N-003EM-O1-220VAC-У1 MINI 195 154 157 115
Дн100 QT-N-005EM-O1-220VAC-У1 226.5 181 166 122
Дн125 QT-N-005EM-O1-220VAC-У1 253.5 208 166 122
Дн150 QT-N-005EM-O1-220VAC-У1 280 234 166 122
Дн200 QT-N-020EM-O1-220VAC-У2 340 291.5 269 155
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

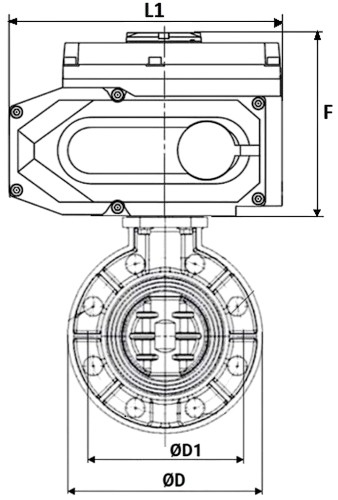

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1:

№ п/п Наименование Материал
1 Корпус UPVC (НПВХ)
2 Диск UPVC (НПВХ)
3 Седловое уплотнение EPDM
4 Шток сталь 45
5 Уплотнение штока EPDM
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Технические параметры электропривода DN.ru QT-N-EM-O1-220VAC-У1:

Наименование Значение
Тип двигателя асинхронный
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота, ° 90±5
Внутренняя тепловая защита отключение при 110°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор положения есть
Температура окружающей среды, °C от –20 до +65
Ручной дублер шестигранник (в комплекте)
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Механический ограничитель 2 внешних регулируемых стопора
Кабельный ввод 2xM18
Класс защиты корпуса, IP 67
Материал корпуса алюминиевый сплав с порошковым эпоксидным покрытием
Средний ресурс, циклов закрытие/открытие 30 000
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Электропривод DN.ru QT-N-EM-O1-220VAC-У1

Габариты и размеры электропривода DN.ru QT-N-EM-O1-220VAC-У1:

Модель L1, мм A, мм F, мм
QT-N-003EM-O1-220VAC-У1 140 109 118
QT-N-005EM-O1-220VAC-У1 166 118 122
QT-N-020EM-O1-220VAC-У2 269 174 155
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

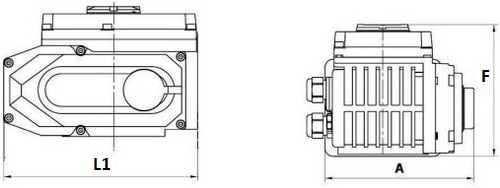

Эскиз габаритов и размеров электропривода DN.ru QT-N-EM-O1-220VAC-У1

Технические параметры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI:

Наименование Значение
Питание 220В, 50 Гц, 1 фаза
Концевые выключатели 2-Открыто/Закрыто 250В 10А
Дополнительные концевые выключатели 2-Открыто/Закрыто 250В 10А
Угол поворота, ° 90±5
Защита от перегрева/ Рабочая температура электродвигателя Встроенная тепловая защита, открытие при +120±5°С / закрытие при +97±5°С
Рабочий диапазон температур, °C от –20 до +40
Температура окружающей среды, °C от –20 до +70
Ручной дублер шестигранник (в комплекте)
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Электропривод DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Габариты и размеры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI:

Модель L1, мм A, мм F, мм
QT-N-003EM-O1-220VAC-У1 MINI 157 90 115
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров электропривода DN.ru QT-N-003EM-O1-220VAC-У1 MINI

Технические параметры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90 (±2)
Время полного поворота, сек 25
Крутящий момент, Нм 30
Номинальный потребляемый ток, А 0.1
Кабельный ввод водонепроницаемый G1/2
Мощность, Вт 25
Защита от перегрева есть
Наличие ручного дублера шестигранник
Автоотключение в крайних положениях да
Материал корпуса алюминиевый сплав
Класс защиты корпуса, IP 65
Температура окружающей среды, °С от -30 до +60
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Электропривод DN.ru QT-N-003EM-O1-220VAC-У1 blue

Габариты и размеры электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue:

Модель L, мм A, мм B, мм C, мм D, мм E, мм F, мм H, мм MxM, мм
QT-N-003EM-O1-220VAC-У1 blue 121 79.93 20.16 25 35 25 35 110.2 11x11
Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1

Эскиз габаритов и размеров электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue
