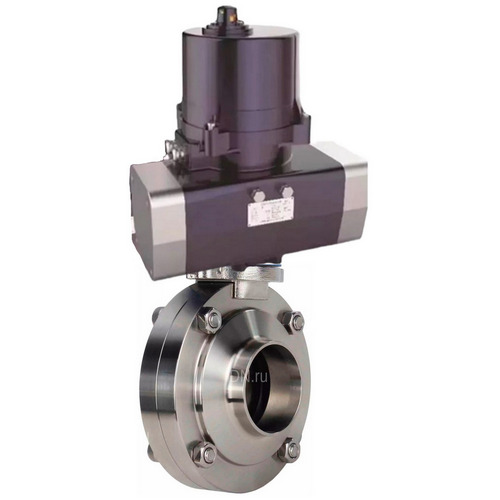

Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие).

Технические характеристики затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Номинальное давление, бар	10
Тип присоединения	под приварку
Тип управления	электропривод
Применение	Пищевая промышленность
Температура рабочей среды, °С	от 50 до 180
Класс герметичности	A
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon, с электроприводом четвертьоборотным DN.ru QTSA-N-EM-O0-220VAC

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon:

Модель	A, мм	D, мм	D1, мм	K, мм	t, мм
Ду15	50	18	78	8х8	1.5
Ду20	50	23	78	8х8	1.5
Ду25	50	29	78	8х8	1.5
Ду32	50	35	86	8х8	1.5
Ду40	50	41	90	8х8	1.5
Ду50	52	53	106	10х10	1.5
Ду65	56	70	124	10х10	2
Ду80	60	85	139	10х10	2
Ду100	64	104	159	10х10	2

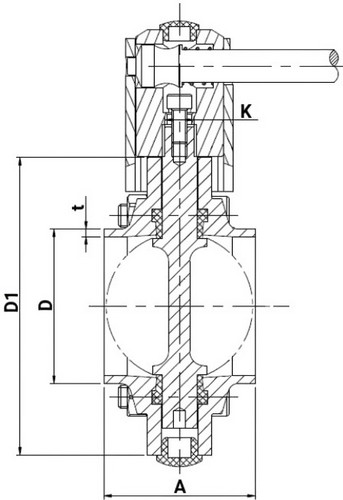

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon:

№ п/п	Детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	Silicon
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

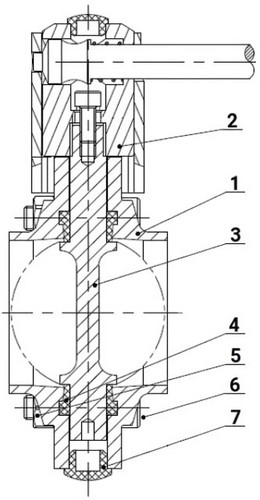

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь AISI 304, диск - нержавеющая сталь AISI 304, уплотнение - Silicon

Технические параметры электроприводов DN.ru QTSA-N-EM-O0-220VAC:

Наименование	Значение
Модель электропривода	QTSA-N-EM-O0-220VAC
Напряжение питания	220В

Электроприводы QTSA-N-EM-O0-220VAC

Габариты и размеры электроприводов DN.ru QTSA-N-EM-O0-220VAC:

Модель	A, мм	B, мм	С, мм	D, мм	E, мм	H, мм
QTSA-N-003EM-O0-220VAC	229	303	162	145	75	17

Эскиз габаритов и размеров электроприводов DN.ru QTSA-N-EM-O0-220VAC

Таблица деталей и материалов электроприводов DN.ru QTSA-N-EM-O0-220VAC:

№ п/п	Детали	Материал
1	Верхняя крышка	алюминиевый слав ADC12
2	Корпус	алюминиевый слав AL104
3	Боковая крышка	алюминиевый слав ADC12
4	Кабельный ввод	нейлон
5	Возвратные пружины	пружинная сталь
6	Поршень	алюминиевый слав ADC12
7	Разделительный блок	углеродистая сталь 45
8	Механизм привода	легированная сталь 40Cr
9	Смотровое окно	закаленное стекло
10	Кабельный ввод	огнестойкий нейлон
11	Обогреватель	керамика
12	Электродвигатель	интегрированный набор
13	Регулировочный кулачок	алюминиевый слав ADC12
14	Концевые микропереключатели	интегрированная сборка
15	Монтажная пластина	углеродистая сталь Q235
16	Выходной вал	углеродистая сталь 45
17	Подшипник	нержавеющая сталь
18	Индикатор положения	нейлон
19	Конденсатор	композитный материал
20	Колодка	интегрированный набор

Эскиз устройства электроприводов DN.ru QTSA-N-EM-O0-220VAC
