Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-ISO-H Ду80-200 Ру25 межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь 304, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-A1-220VAC-У1-HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные управляемые DN.ru предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п.

Технические параметры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Характеристика	Значение
Номинальное давление PN, бар	25
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	вода, морская вода, сточные воды, пульпа с содержанием взвешенных частиц до 5%, спирты, неорганические кислоты невысокой концентрации, гликоли, щелочи, полярные растворители, кетоны.
Направление потока	двустороннее
Класс герметичности	«A» ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450 (аналог ВЧ45)
Материал диска	нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10)
Материал уплотнения	EPDM
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Срок службы, лет	10

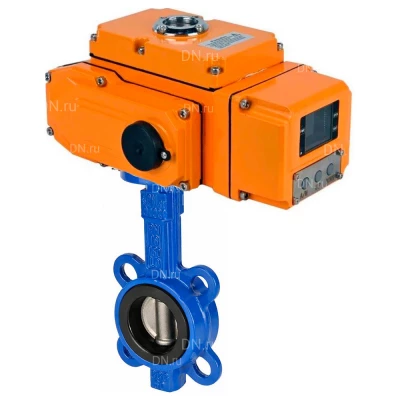

Изображение затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Размер	L, мм	H1, мм	H2, мм	ØD, мм	ØPCD, мм	n–Ød
Ду50	43	73	115	98	125	4–19
Ду65	46	83	122	115	145	8–19
Ду80	46	93	130	128.7	160	8–19
Ду100	52	110	150	145	190	8–23
Ду150	56	150	190	207	250	8–28
Ду200	60	176	230	260.8	310	12–28

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Деталировка затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

№	Наименование детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ45)
2	Седловое уплотнение	EPDM
3	Диск	сталь нержавеющая CF8/AISI304 (аналог 08Х18Н10)
4	Штифт	сталь нержавющая 14Cr17Ni2 (14Х17Н2)
5	Шток	сталь нержавеющая 20Cr13 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Болт	сталь нержавеющая А2-70 (аналог 08Х18Н10)
8	Шайба	сталь нержавеющая А2-70 (аналог 08Х18Н10)
9	Гайка	сталь нержавеющая А2-70 (аналог 08Х18Н10)
11	Винт	сталь нержавеющая А2-70 (аналог 08Х18Н10)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-ISO-H

Технические параметры электроприводов DN.ru QT-N-xEM-А1-220VAC-У1 HARK

Характеристика	Значение
Напряжение питания	220 VAC
Тип электропривода	четвертьоборотный
Управление	4-20 мА
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Смазка	молибденовая
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса	IP67
Средний ресурс, циклов открытия/закрытия	30 000

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-А1-220VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-А1-220VAC-У1 HARK

№	Наименование детали
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной дублер
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое стекло
9	Защита от пыли

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-А1-220VAC-У1 HARK
