Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с электроприводом QT-EX-M-O2-380VAC-У1 с моментной муфтой и штурвалом купить в Москве и РФ

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с электроприводом QT-EX-M-O2-380VAC-У1:

Наименование	Значение
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +100
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, этиленгликоль, пропиленгликоль иные среды нейтральные к материалу
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Срок службы, лет	10
Средний ресурс, циклов открытия/закрытия	60 000 (при неагрессивной среде и средних значениях давления и температуры)

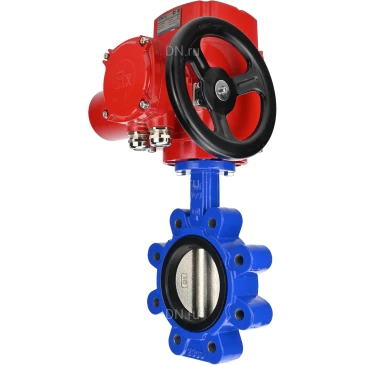

Затворы дисковые поворотные DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - EPDM, с электроприводом QT-EX-M-O2-380VAC-У1 с моментной муфтой и штурвалом

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с электроприводом QT-EX-M-O2-380VAC-У1:

Модель	A, мм	B, мм	C, мм	D, мм	N-M
Ду50	72.5	130.5	43	125	4-М16
Ду65	77.5	146.5	46	145	4-М16
Ду80	92	156	46	160	8-М16
Ду100	109	168.5	52	180	8-М16
Ду125	127	190.5	56	210	8-М16
Ду150	141	213.5	56	240	8-М20

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с электроприводом QT-EX-M-O2-380VAC-У1

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с электроприводом QT-EX-M-O2-380VAC-У1:

№	Детали	Материал
1	Корпус	чугун QT450 (аналог ВЧ 45)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631E-2W-Fb-H Ду50-150 Ру16 LUG с электроприводом QT-EX-M-O2-380VAC-У1

Технические параметры электропривода QT-EX-M-O2-380VAC-У1:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90
Кабельный ввод	водонепроницаемый G1/2
Тип присоединения	ISO 5211
Автоматическое отключение в случаях заклинивания	есть (моментная муфта)
Класс защиты корпуса, IP	67
Температура окружающей среды, °С	от -30 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	есть

Электропривод QT-EX-M-O2-380VAC-У1

Габариты и размеры электропривода QT-EX-M-O2-380VAC-У1:

Модель	H, мм	H1, мм	H2, мм	D, мм	L, мм	L1, мм	L2, мм	L3, мм
QT-EX-005M-O2-380VAC-У1	281	170	77	Ø120	215	310	170	121
QT-EX-010M-O2-380VAC-У1	281	170	77	Ø120	215	310	170	121
QT-EX-015M-O2-380VAC-У1	281	170	77	Ø120	215	310	170	121
QT-EX-020M-O2-380VAC-У1	276	197	99	Ø180	270	350	191	160

Эскиз габаритов и размеров электропривода QT-EX-M-O2-380VAC-У1
