Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду80-100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-EM-O2-380VAC-У1

СТМ многоступенчатые насосы 2
СТМ многоступенчатые насосы 2-mobile
КИПиА Акваконтроль 2
КИПиА Акваконтроль 2-mobile
Сортировать по:
актуальности
Поделиться ссылкой на подборку
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду80 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду80 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1
Артикул: D050-91448
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 80 мм
Давление условное: 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 15.58 кг
Категория: Затворы с электроприводом
на 2026-02-21
99 264,08
  • $
  • €
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-010EM-O2-380VAC-У1
Артикул: D050-91449
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 100 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 17.12 кг
Категория: Затворы с электроприводом
на 2026-02-21
100 763,46
  • $
  • €

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические параметры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

ХарактеристикаЗначение
Тип затвораповоротный дисковый
Тип присоединениямежфланцевый
Тип управленияэлектропривод
Давление номинальное PN16 бар
Материал корпусаЧугун серый GG25/СЧ25/EN-GJL-250
Материал запорного органаНержавеющая сталь AISI 316L/03Х16Н15М3
УплотнениеNBR
Климатическое исполнениеУХЛ4
Температура рабочей средыот -20 до 100 °C
Страна производительРоссия
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду80-100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-EM-O2-380VAC-У1

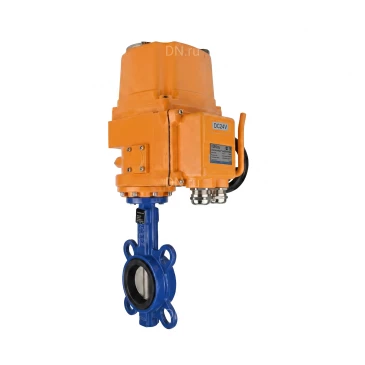

Изображение затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

РазмерA, ммB, ммC, ммE, ммD, ммd, ммdo, ммHxH, мм
Ду80150952646655079x9
Ду100163112285290701011x11
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду80-100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-EM-O2-380VAC-У1

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

№Наименование деталиМатериал
1Корпусчугун GG25 (аналог СЧ25)
2Седловое уплотнениеNBR
3Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4Штокнержавеющая сталь SS 416 (аналог ст.20Х13)
5Штифтнержавеющая сталь SS 416 (аналог ст.20Х13)
6ВтулкаPTFE
7Уплотнительное кольцоNBR
8Пластинауглеродистая сталь
Затворы дисковые поворотные DN.ru WBV1132N-2W-Fb-H Ду80-100 Ру16, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-EM-O2-380VAC-У1

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1132N-2W-Fb-H Ру16

Технические характеристики электроприводов DN.ru QT-EX-xEM-O2-380VAC-У1

ХарактеристикаЗначение
Класс защиты корпусаIP67
Тип управленияON / OFF
Угол поворота, °90±10
Напряжение питания380 VAC
Тип двигателяасинхронный двигатель с короткозамкнутым ротором
Концевые выключатели1xОткр/Закр, SPDT, 250VAC 10А
Вспомогательные концевые выключатели1xОткр/Закр, SPDT, 250VAC 10А
Моментный выключатель1xОткр/Закр, SPDT, 250В AC 10A (кроме QT-EX-010EM-O2-x-У1
Внутренняя тепловая защитаотключение при 115°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор текущего положенияесть
Ручной дублерштурвал
Автоблокировка положения электроприводаавтоблокировка червячного механизма и червячной передачи
Механический ограничительдва внешних регулируемых ограничителя
Кабельное присоединениеМ20х1,5 и М36х2
Температура окружающей среды, °Cот -20 до +70
Смазкана алюминиевой основе (тип ЕР)
Стандарт взрывозащитыExdIICT4
Корпусалюминиевый сплав с порошковым эпоксидным антикоррозийным покрытием
Максимальная влажность окружающей среды, %90 (без конденсации)
Средний ресурс, циклов открытия/закрытия60 000
Изображение электроприводов DN.ru QT-EX-xEM-O2-380VAC-У1

Изображение электроприводов DN.ru QT-EX-xEM-O2-380VAC-У1

Материалы деталей электроприводов DN.ru QT-EX-xEM-O2-380VAC-У1

№ДеталиМатериал
1Кожух приводаАлюминий
2,23,33,38,40,64ВалСталь 45
3,39,46,48,51,66Уплотнительное кольцоМаслостойкая резина
4,27КронштейнСталь Q235
5Изоляционная прокладкаТекстолит
6,9,16Крепежный винт кронштейнаСталь 1Cr18Ni9Ti
7,1ПластинаСталь Q235
8Винт-заглушкаАлюминий
11,14Кулачок концевых выключателейСталь Q235
12,13Группа концевых выключателейXK06-101-2530
15,32ВтулкаЛатунь H62
16,30,35,41,44,61ВинтСталь 1Cr18Ni9Ti
17,18ДискСталь Q235
19Механический ограничительный кулачокСталь Q235
20Кожух приводаАлюминий
21,25Крепежный винтСталь 35
22Сальник смотрового стеклаСталь 1Cr18Ni9Ti
24Индикационная табличкаАлюминий
26КонденсаторCEM 2GR 220nJ
28Клеммный блок1Pcs T
29Нагревательный элементНТА-1/005
31,36ШайбаНержавеющая сталь
34Сквозная крышкаMHQ50
37,39Стопорная шайба, уплотнительное кольцоСталь 1Cr18Ni9Ti
42Группа моментного выключателяXK06-101-2530
43,48Механизм моментного выключателяСталь Q235
45Крышка маховикаАлюминий
47,69Шестерня первой ступениЦинковый сплав ZQAL10-5-5
49Ограничительный винтСталь 35
50ШпилькаСталь 1Cr18Ni9Ti
52Ручка сцепного механизмаСталь 45
53Блок вилкиАлюминий
54Упорная шайбаЦинковый сплав
55,56Вилка сепаратораЦинковый сплав ZQAL10-5-5
57Стопорное кольцоСталь 1Cr18Ni9Ti
58,60Диск, главная шестерняЦинковый сплав ZQAL10-5-5
59,68Червяк второй и первой ступениСталь 40Cr
62,67СальникАлюминий
63Мотор-
65СцеплениеСталь ZG20
Эскиз деталировки электроприводов DN.ru QT-EX-xEM-O2-380VAC-У1

Эскиз деталировки электроприводов DN.ru QT-EX-xEM-O2-380VAC-У1
