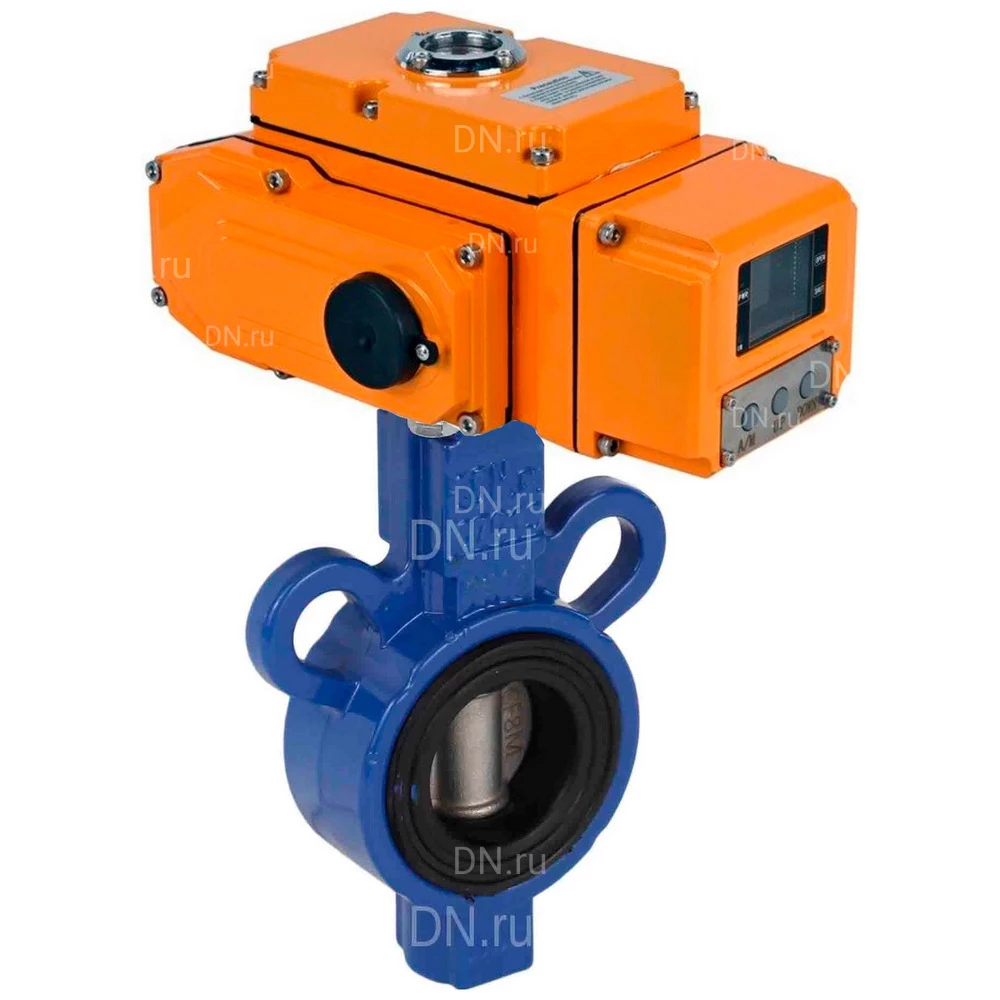

Затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом QT-N-EM-A1-220VAC-У1 (4-20мА) HARK купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические параметры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Характеристика	Значение
Бренд	DN.ru
Номинальный диаметр DN	25/32 мм
Номинальное давление PN	16 бар
Температура рабочей среды	от -20 до +120 ⁰C
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Присоединение к трубопроводу	межфланцевое
Тип присоединенния	ISO 5211
Страна производитель	Россия

Видео затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

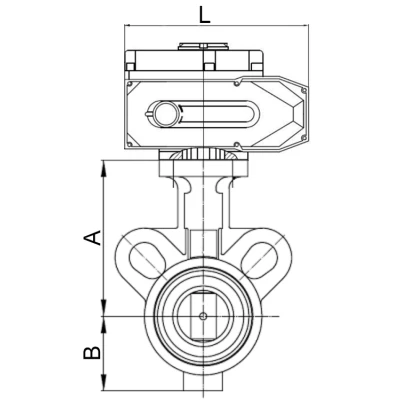

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Размер	A, мм	B, мм	L, мм
Ду25/32	93	44.5	161

Эскиз габаритов затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5	Шток	нержавеющая сталь SS 410 (аналог 12Х13)
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
10	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12	Прокладка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические параметры электроприводов DN.ru QT-N-xEM-А1-220VAC-У1 HARK

Характеристика	Значение
Напряжение питания	220 VAC
Тип электропривода	четвертьоборотный
Управление	4-20 мА
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Смазка	молибденовая
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса	IP67
Средний ресурс, циклов открытия/закрытия	30 000

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-А1-220VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-А1-220VAC-У1 HARK

№	Наименование детали
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной дублер
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое стекло
9	Защита от пыли

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-А1-220VAC-У1 HARK
