Затворы дисковые поворотные DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16 межфланцевые, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - NBR, с электроприводом DN.ru QT-N-EM-О1-380VAC-У1 220В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-оммунальном хозяйстве и т.д.

Технические параметры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16

Характеристика	Значение
Номинальное давление PN, бар	16
Температура рабочей среды t, °C	от -10 до +90
Рабочая среда	вода, минеральные масла, углеводороды, масла, жиры
Материал уплотнения	NBR
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал диска	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Срок службы, лет	10

Изображение затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16

Размер	A	B	C	PCD	Q°	4-ØD
Ду50	72.5	130.5	43	125	45	4-Ø19
Ду65	77.5	146.5	46	145	45	4-Ø19
Ду80	92	156	46	160	22.5	4-Ø19
Ду100	109	168.5	52	180	22.5	4-Ø19
Ду125	127	190.5	56	210	22.5	4-Ø19
Ду250	203	283	68	355	15	4-Ø28

Эскиз габаритов затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16

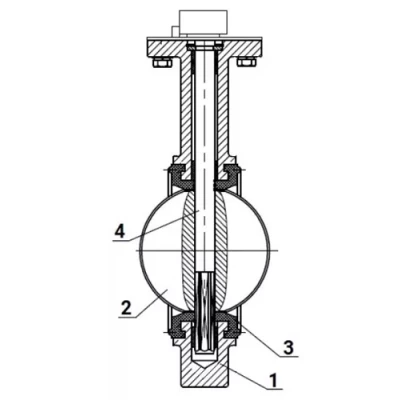

Деталировка затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Седловое уплотнение	NBR
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)

Эскиз деталировки затворов дисковых поворотных DN.ru WBV3131N-2W-Fb-H Ду50-250 Ру16

Технические параметры электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Характеристика	Значение
Бренд	DN.ru
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	380V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	P67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK

Деталировка электроприводов DN.ru QT-N-xEM-O1-380VAC-У1 HARK

№	Наименование детали
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Эскиз деталировки электроприводов четвертьоборотных DN.ru QT-N-xEM-O1-380VAC-У1 HARK
