Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-80 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-003EM-O1-12VDC-У1 blue купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

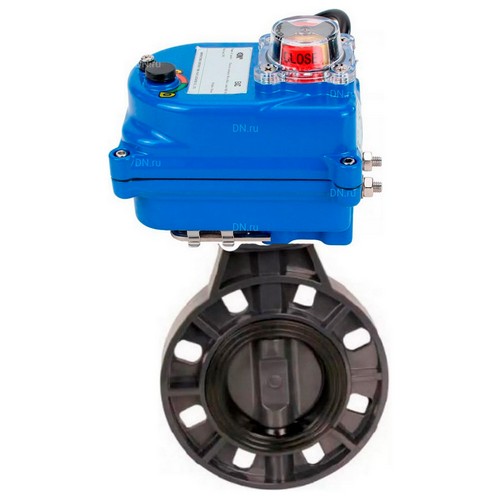

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-80 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-003EM-O1-12VDC-У1 blue

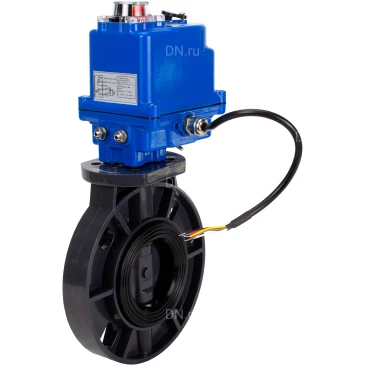

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-80 Ру10 с электроприводом DN.ru QT-N-003EM-O1-12VDC-У1 blue

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Модель	Дн50	Дн65	Дн80
D, мм	158	179	195
D1, мм	120.5	130.5	154
L, мм	45	45	48
H1, мм	98	110	131
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24
ØD, мм	65	65	65
ØD1, мм	50	50	50
ØD2, мм	35.5	35.5	35.5
h, мм	3.5	3.5	3.5
H, мм	32	32	32
BxB, мм	9х9	9х9	9х9
N–Ød, шт-мм	4–8	4–8	4–8

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Технические параметры электропривода DN.ru QT-N-EM-O1-12VDC-У1 blue:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90 (±2)
Время полного поворота, сек	25
Крутящий момент, Нм	30
Номинальный потребляемый ток, А	0.1
Кабельный ввод	водонепроницаемый G1/2
Мощность, Вт	25
Защита от перегрева	есть
Наличие ручного дублера	шестигранник
Автоотключение в крайних положениях	да
Материал корпуса	алюминиевый сплав
Класс защиты корпуса, IP	65
Температура окружающей среды, °С	от -30 до +60

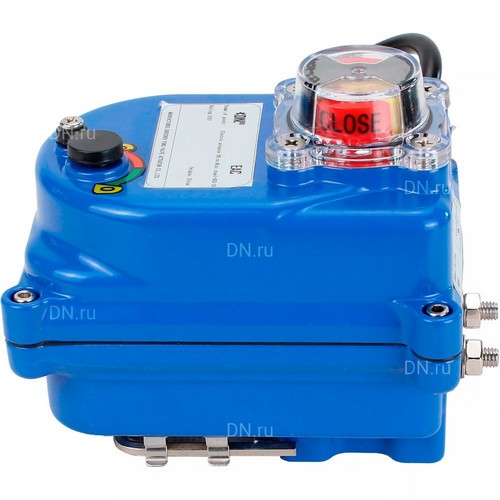

Электропривод DN.ru QT-N-EM-O1-12VDC-У1 blue

Габариты и размеры электропривода DN.ru QT-N-EM-O1-12VDC-У1 blue:

Модель	L, мм	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	H, мм	MxM, мм
QT-N-003EM-O1-220VAC-У1 blue	121	79.93	20.16	25	35	25	35	110.2	11x11

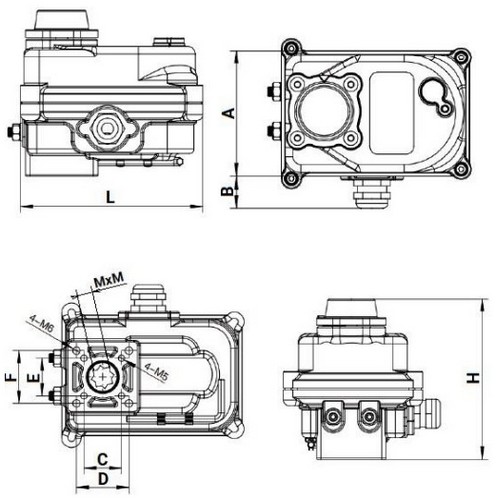

Эскиз габаритов и размеров электропривода DN.ru QT-N-EM-O1-12VDC-У1 blue
