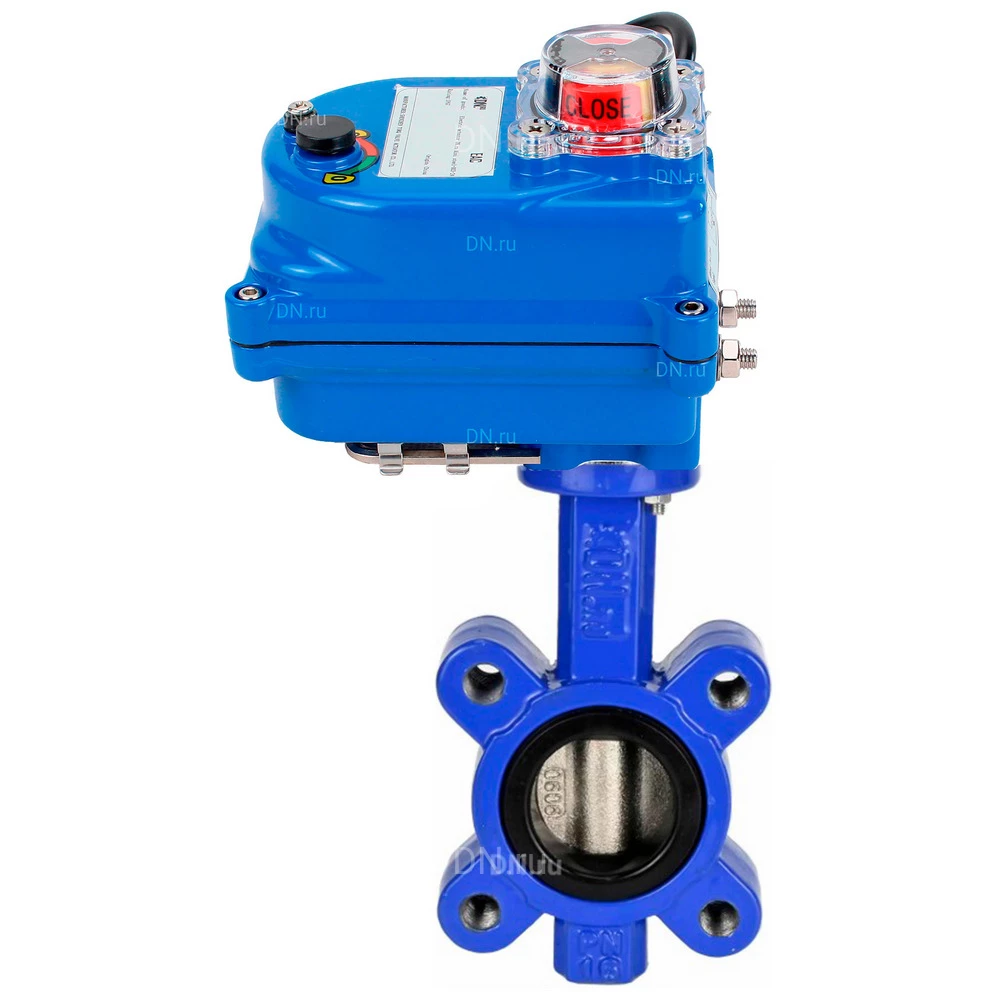

Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-003EM-O1-12VDC-У1 blue 12В
Затвор дисковый поворотный DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-003EM-O1-12VDC-У1 blue 12В
Артикул: D050-88537
Бренд: DN.ru
Страна производитель: Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1631N-2W-Fb-H
Диаметр условный: 50 мм
Давление условное: 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 90 °С
Тип присоединения: Межфланцевый (резьбовые проушины)
Управление: С электроприводом
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды
Вес: 5.00 кг
Категория: Затворы с электроприводом
на 2025-12-26
23 320,14
  • $
  • €

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В:

Наименование Значение
Рабочее давление PN, бар 16
Температура рабочей среды t, ⁰C от -10 до +90
Рабочая среда вода, минеральные масла, углеводороды, масла, жиры
Направление потока двустороннее
Класс герметичности A ГОСТ 9544-2015
Присоединение к трубопроводу межфланцевое
Срок службы, лет 10
Средний ресурс, циклов открытия/закрытия 60 000 (при неагрессивной среде и средних значениях давления и температуры)
Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Габариты и размеры затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В:

Модель A, мм B, мм C, мм D, мм N-M
Ду50 72.5 130.5 43 125 4-М16
Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В:

№ Детали Материал
1 Корпус чугун QT450 (аналог ВЧ 45)
2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3 Седловое уплотнение NBR
4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2)
Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Технические параметры электропривода QT-N-EM-O1-12VDC-У1 blue:

Наименование Значение
Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90 (±2)
Время полного поворота, сек 25
Крутящий момент, Нм 30
Типоразмер присоединения (ISO5211) F03/F05
Номинальный потребляемый ток, А 0.1
Кабельный ввод водонепроницаемый G1/2
Мощность, Вт 25
Концевые выключатели соответствуют состояниям полного открытия и закрытия привода
Защита от перегрева есть
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Наличие ручного дублера шестигранник
Визуальный индикатор шкала
Автоотключение в крайних положениях да
Материал корпуса алюминиевый сплав
Класс защиты корпуса, IP 65
Длина провода питания, мм 200
Температура окружающей среды, °С от -30 до +60
Вес, кг 1.2
Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Электропривод QT-N-EM-O1-12VDC-У1 blue

Габариты и размеры электропривода QT-N-EM-O1-12VDC-У1 blue:

Модель QT-N-003EM-O1-12VDC-У1 blue
L, мм 121
A, мм 79.93
B, мм 20.16
C, мм 25
D, мм 35
E, мм 25
F, мм 35
H, мм 110.2
MxM, мм 11x11
Затворы дисковые поворотные DN.ru WBV1631N-2W-Fb-H Ду50 Ру16 LUG межфланцевые, корпус - чугун QT450, диск - нержавеющая сталь AISI 304, уплотнение - NBR, с электроприводом QT-N-EM-O1-12VDC-У1 blue 12В

Эскиз габаритов и размеров электропривода QT-N-EM-O1-12VDC-У1 blue
