Затворы дисковые поворотные DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Наименование	Значение
Рабочее давление PN, бар	10
Температура рабочей среды t, ⁰C	от -20 до +135
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	сварка
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, циклов открытия/закрытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

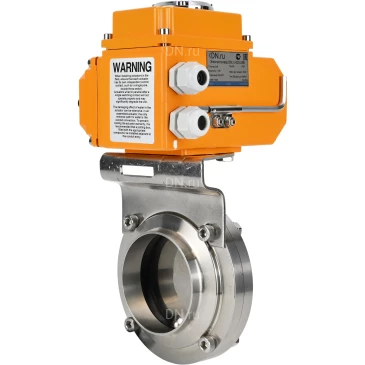

Затворы дисковые поворотные DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь 304, уплотнение - EPDM, с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Модель	D, мм	D1, мм	A, мм	K, мм
Ду15	18	78	50	8х8
Ду20	23	78	50	8х8
Ду25	29	78	50	8х8
Ду32	35	86	50	8х8
Ду40	41	90	50	8х8
Ду50	53	106	52	10х10
Ду65	70	124	56	10х10
Ду80	85	139	60	10х10
Ду100	104	159	64	10х10

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

№ п/п	Детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	EPDM
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131E-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Технические параметры электропривода QT-N-EM-O1-220VAC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса, IP	67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Электропривод QT-N-EM-O1-220VAC-У1 HARK

Габариты и размеры электропривода QT-N-EM-O1-220VAC-У1 HARK:

Модель	L, мм	H, мм	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм
QT-N-003EM-O1-220VAC-У1 HARK	123	115	101	98	74	49	34.5	35	5

Эскиз габаритов и размеров электропривода QT-N-EM-O1-220VAC-У1 HARK
