Затворы дисковые поворотные DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - Silicon, с электроприводом QT-N-EM-O1-24VDC-У1 HARK купить в Москве и РФ

атвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK:

Наименование	Значение
Рабочее давление PN, бар	10
Температура рабочей среды t, ⁰C	от -50 до +180
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	резьбовое
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, циклов открытия/закрытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

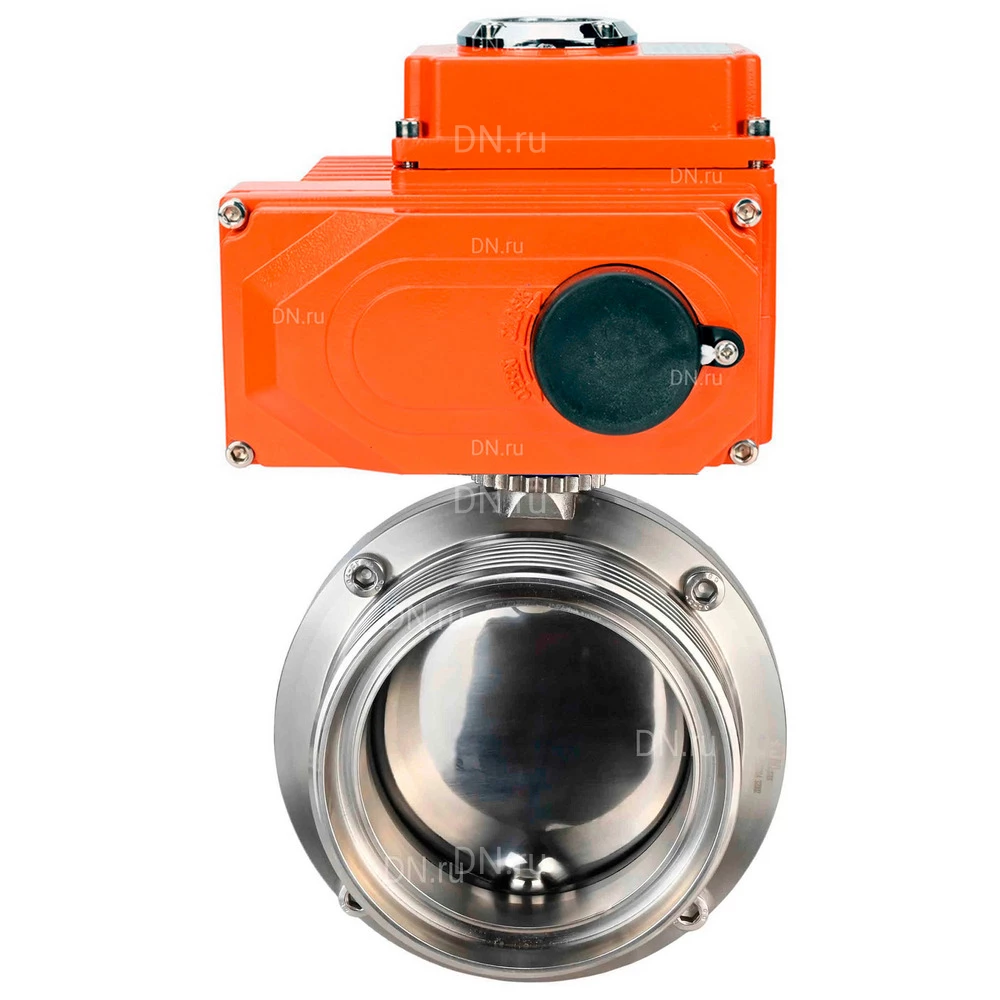

Затворы дисковые поворотные DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 резьбовые, корпус - пищевая нержавеющая сталь 304, уплотнение - Silicon, с электроприводом QT-N-EM-O1-24VDC-У1 HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK:

Модель	Dn, мм	G	D1, мм	A, мм	K, мм
Ду15	15	Rd34x1/8	78	66	8х8
Ду20	19	Rd44x1/6	78	66	8х8
Ду25	25	Rd52x1/6	78	66	8х8
Ду32	31	Rd58x1/6	86	70	8х8
Ду40	37	Rd65x1/6	90	74	8х8
Ду50	49	Rd78x1/6	106	76	10х10
Ду65	66	Rd95x1/6	124	80	10х10
Ду80	81	Rd110x1/4	139	84	10х10
Ду100	100	Rd130x1/4	159	104	10х10

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK:

№ п/п	Детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	Silicon
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-T-H Ду15-100 Ру10 с электроприводом QT-N-EM-O1-24VDC-У1 HARK

Технические параметры электропривода QT-N-EM-O1-24VDC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт)
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса, IP	67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Электропривод QT-N-EM-O1-24VDC-У1 HARK

Габариты и размеры электропривода QT-N-EM-O1-24VDC-У1 HARK:

Модель	L, мм	H, мм	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм
QT-N-003EM-O1-24VDC-У1 HARK	123	115	101	98	74	49	34.5	35	5

Эскиз габаритов и размеров электропривода QT-N-EM-O1-24VDC-У1 HARK
