Затворы дисковые поворотные DN.ru WBV1432N-2W-Fb-H Ду100 Ру16, корпус - чугун GGG50, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-EX-EM-O2-24VDC-У1 купить в Москве и РФ

Затворы дисковые поворотные предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган.

Технические параметры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Характеристика	Значение
Тип затвора	поворотный дисковый
Тип присоединения	межфланцевый
Тип управления	электропривод
Давление номинальное PN	16 бар
Материал корпуса	Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
Материал запорного органа	Нержавеющая сталь AISI 316L/03Х16Н15М3
Уплотнение	NBR
Климатическое исполнение	УХЛ4
Температура рабочей среды	от -20 до 100 °C
Страна производитель	Россия

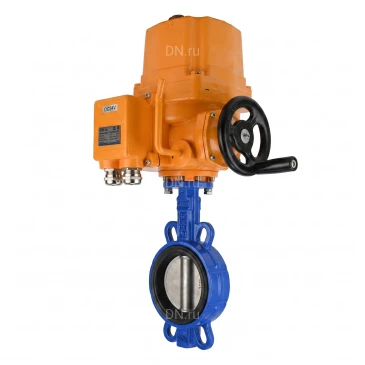

Изображение затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Габаритные и установочные размеры затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Размер	A, мм	B, мм	C, мм	E, мм	D, мм	d, мм	do, мм	HxH, мм
Ду100	163	112	28	52	90	70	10	11x11

Эскиз габаритов затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Деталировка затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

№	Наименование детали	Материал
1	Корпус	чугун GG25 (аналог СЧ25)
2	Седловое уплотнение	NBR
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416 (аналог ст.20Х13)
5	Штифт	нержавеющая сталь SS 416 (аналог ст.20Х13)
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR
8	Пластина	углеродистая сталь

Эскиз деталировки затворов дисковых поворотных DN.ru WBV1432N-2W-Fb-H Ру16

Технические характеристики электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1

Характеристика	Значение
Класс защиты корпуса	IP67
Тип управления	ON / OFF
Угол поворота, °	90±10
Напряжение питания	24 VDC
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	1xОткр/Закр, SPDT, 250VAC 10А
Вспомогательные концевые выключатели	1xОткр/Закр, SPDT, 250VAC 10А
Моментный выключатель	1xОткр/Закр, SPDT, 250В AC 10A (кроме QT-EX-010EM-O2-x-У1
Внутренняя тепловая защита	отключение при 115°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор текущего положения	есть
Ручной дублер	штурвал
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельное присоединение	М20х1,5 и М36х2
Температура окружающей среды, °C	от -20 до +70
Смазка	на алюминиевой основе (тип ЕР)
Стандарт взрывозащиты	ExdIICT4
Корпус	алюминиевый сплав с порошковым эпоксидным антикоррозийным покрытием
Максимальная влажность окружающей среды, %	90 (без конденсации)
Средний ресурс, циклов открытия/закрытия	60 000

Изображение электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1

Материалы деталей электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1

№	Детали	Материал
1	Кожух привода	Алюминий
2,23,33,38,40,64	Вал	Сталь 45
3,39,46,48,51,66	Уплотнительное кольцо	Маслостойкая резина
4,27	Кронштейн	Сталь Q235
5	Изоляционная прокладка	Текстолит
6,9,16	Крепежный винт кронштейна	Сталь 1Cr18Ni9Ti
7,1	Пластина	Сталь Q235
8	Винт-заглушка	Алюминий
11,14	Кулачок концевых выключателей	Сталь Q235
12,13	Группа концевых выключателей	XK06-101-2530
15,32	Втулка	Латунь H62
16,30,35,41,44,61	Винт	Сталь 1Cr18Ni9Ti
17,18	Диск	Сталь Q235
19	Механический ограничительный кулачок	Сталь Q235
20	Кожух привода	Алюминий
21,25	Крепежный винт	Сталь 35
22	Сальник смотрового стекла	Сталь 1Cr18Ni9Ti
24	Индикационная табличка	Алюминий
26	Конденсатор	CEM 2GR 220nJ
28	Клеммный блок	1Pcs T
29	Нагревательный элемент	НТА-1/005
31,36	Шайба	Нержавеющая сталь
34	Сквозная крышка	MHQ50
37,39	Стопорная шайба, уплотнительное кольцо	Сталь 1Cr18Ni9Ti
42	Группа моментного выключателя	XK06-101-2530
43,48	Механизм моментного выключателя	Сталь Q235
45	Крышка маховика	Алюминий
47,69	Шестерня первой ступени	Цинковый сплав ZQAL10-5-5
49	Ограничительный винт	Сталь 35
50	Шпилька	Сталь 1Cr18Ni9Ti
52	Ручка сцепного механизма	Сталь 45
53	Блок вилки	Алюминий
54	Упорная шайба	Цинковый сплав
55,56	Вилка сепаратора	Цинковый сплав ZQAL10-5-5
57	Стопорное кольцо	Сталь 1Cr18Ni9Ti
58,60	Диск, главная шестерня	Цинковый сплав ZQAL10-5-5
59,68	Червяк второй и первой ступени	Сталь 40Cr
62,67	Сальник	Алюминий
63	Мотор	-
65	Сцепление	Сталь ZG20

Эскиз деталировки электроприводов DN.ru QT-EX-xEM-O2-24VDC-У1
