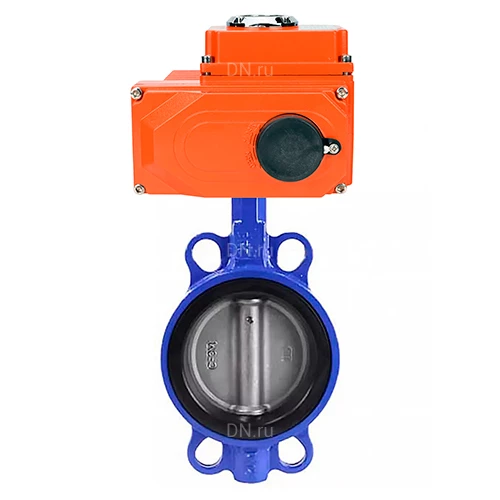

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевые, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Затворы дисковые поворотные DN.ru предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные DN.ru QT2-N-xEM-O1-x-У1 с тепловой защитой и обогревателем предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Номинальный диаметр DN, мм	250 - 300
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +110
Рабочая среда	вода, пар, агрессивные среды и жидкости с абразивным содержанием цемент, песок, глинозем и др.)
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Материал корпуса	чугун QT450
Материал уплотнения	EPDM с износостойким покрытием
Срок службы, лет	10

Затворы дисковые поворотные для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевые, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK

Габариты и размеры затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	H	H1	D1	D2	n-d	L
40	QT-N-020EMT	147	70	125	92	4- Ø23	241.8
50	QT-N-020EMT	147	70	125	92	4- Ø23	241.8
65	QT-N-020EMT	155	76	145	110	4- Ø23	241.8
80	QT-N-020EMT	164	92	160	121	8- Ø20	241.8
100	QT-N-020EMT	175	106	180	153	4 - Ø23	241.8
125	QT-N-020EMT	194	119	210	176	4 - Ø23	241.8
150	QT-N-020EMT	206	132	240	207	4 - Ø25	241.8
200	QT-N-030EMT	237	162	295	259	4 - Ø25	241.8

Эскиз размеров и габаритов затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

Материалы деталей затворов дисковых поворотных для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду40-200 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, межфланцевых, с 1/4-оборотным электроприводом QT-N-EM-O1-220VAC-У1 220В HARK:

№	Наименование детали	Материал
1	Корпус	чугун QT450
2	Диск	нержавеющая сталь 316L
3	Седловое уплотнение	EPDM + износостойкий материал (siliclone+graphite)
4	Шток	сталь 2Cr13

Технические электроприводов DN.ru :

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru

Габариты и размеры электроприводов DN.ru :

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

Эскиз габаритные размеры электроприводов DN.ru :

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru :
