Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн100-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1 HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн100-200 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QT-N-EM-O1-220VAC-У1 HARK

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн100-200 Ру10 с электроприводом DN.ru QT-N-EM-O1-220VAC-У1 HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Модель	Дн100	Дн125	Дн150	Дн200
D, мм	226.5	253.5	280	340
D1, мм	181	208	234	291.5
L, мм	54	63	69	89
H1, мм	155	169	185	231
n–Ød, шт-мм	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5
ØD, мм	90	90	90	125
ØD1, мм	70	70	70	102
ØD2, мм	55.5	55.5	55.5	70.5
h, мм	3.5	3.5	3.5	3.5
H, мм	32	32	32	45
BxB, мм	11х11	14х14	14х14	17х17
N–Ød, шт-мм	4–10	4–10	4–10	4–12

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Технические параметры электропривода DN.ru QT-N-EM-O1-220VAC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Электропривод DN.ru QT-N-EM-O1-220VAC-У1 HARK

Габариты и размеры электропривода DN.ru QT-N-EM-O1-220VAC-У1 HARK:

Модель	L, мм	H, мм	A, мм	B, мм	C, мм	D, мм
QT-N-020EM-O1-220VAC-У1 HARK	241.8	157.5	119	118	112.3	26

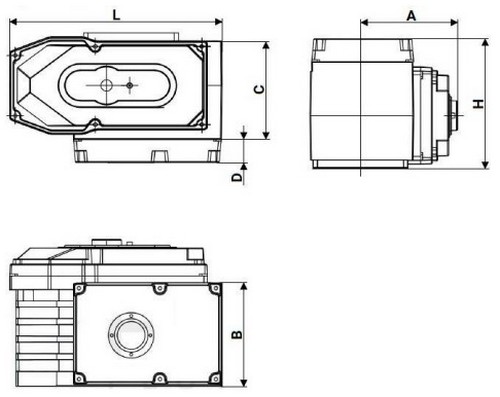

Эскиз габаритов и размеров электропривода DN.ru QT-N-EM-O1-220VAC-У1 HARK
