Затворы дисковые поворотные DN.ru AL-316L-EPDM Ду25-32 Ру16 с электроприводом ГЗ-ОФ-220В

Сортировать по:

Показывать по:

Затвор дисковый поворотный DN.ru AL-316L-EPDM Ду25 Ру16 корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом ГЗ-ОФ-45/11К 220В

Затвор дисковый поворотный DN.ru AL-316L-EPDM Ду25 Ру16 корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом ГЗ-ОФ-45/11К 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: AL-316L-EPDM

Диаметр условный: 25 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С электроприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 5.55 кг

Категория: Затворы с электроприводом

Артикул: D050-11293

Доставим в город Москва:

В наличии:

51 504 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затвор дисковый поворотный DN.ru AL-316L-EPDM Ду32 Ру16 корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом ГЗ-ОФ-45/11К 220В

Затвор дисковый поворотный DN.ru AL-316L-EPDM Ду32 Ру16 корпус - алюминевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с электроприводом ГЗ-ОФ-45/11К 220В

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: AL-316L-EPDM

Диаметр условный: 32 мм

Давление условное: 16 бар

Строительная длина: 36 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: С электроприводом

Класс материала корпуса: Алюминиевый сплав

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Применение: вода, воздух, нейтральные среды

Вес: 5.55 кг

Категория: Затворы с электроприводом

Артикул: D050-11294

Доставим в город Москва:

В наличии:

51 504 ₽ $ €

до 2024-12-21

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Затворы дисковые поворотные DN.ru AL-316L-EPDM предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Технические данные затворов DN.ru AL-316L-EPDM с ГЗ-ОФ-220В

Номинальный диаметр DN, мм	25-32
Рабочее давление PN, бар	16
Температура рабочей среды t, ⁰C	от -20 до +120
Рабочая среда	холодная и горячая вода, воздух без примесей масла и жира, иные среды нейтральные к материалу
Направление потока	двустороннее
Материал корпуса	алюминиевый сплав
Тип управления	ручной (рукоятка)
Дополнение	возможна установка электрического или пневмопривода (ISO 5211-2001)

Затворы дисковые поворотные DN.ru AL-316L-EPDM Ду25-32 Ру16 с электроприводом ГЗ-ОФ-220В

Затвор DN.ru AL-316L-EPDM с ГЗ-ОФ-220В

Материалы деталей затворов DN.ru AL-316L-EPDM Ду25-32 Ру16

№ п/п	Наименование детали	Материал
1	Корпус	алюминиевый сплав
2	Седловое уплотнение	EPDM
3	Штифт	нерж стал SS304
4	Диск	нержавеющая сталь 316L
5	Шток	нерж стал SS410
6	Уплотнительное кольцо	EPDM
7	Пластина	сталь 45
8	Ручка	ковкое железо
9	Болт	нерж сталь SS201
10	Прокладка	нерж сталь SS201
11	Гайка	нерж сталь SS201
12	Прокладка	нерж сталь SS201

Затворы дисковые поворотные DN.ru AL-316L-EPDM Ду25-32 Ру16 с электроприводом ГЗ-ОФ-220В

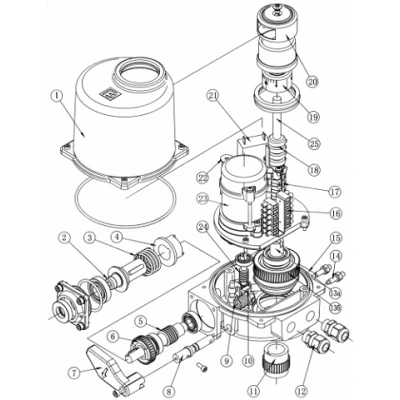

Эскиз деталировки затворов DN.ru AL-316L-EPDM Ду25-32 Ру16

Габаритные и установочные размеры затворов DN.ru AL-316L-EPDM с ГЗ-ОФ-220В

DN	Модель эл. привода	L, мм	L1, мм	A, мм	C, мм	Вес, кг
25	ГЗ-ОФ-45/11 К	36	178	93	202	5,55
32	ГЗ-ОФ-45/11 К	36	178	93	202	5,55

Затворы дисковые поворотные DN.ru AL-316L-EPDM Ду25-32 Ру16 с электроприводом ГЗ-ОФ-220В

Эскиз затворов DN.ru AL-316L-EPDM с ГЗ-ОФ-220В

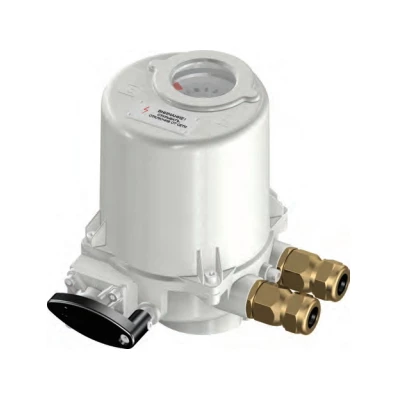

Характеристики электроприводов ГЗ 220 В

Модель	Выходной крутящий момент, Нм	Время работы, сек./90°	Мощность, Вт	Ток, А	Макс. диаметр штока, мм.	Кол-во оборотов маховика	Вес, кг
ГЗ-ОФ(К) I группа	25	5.5	25	0.5	22	14	4.5
	45	11
	80	21
ГЗ-ОФ(М) I группа	70	5.5	60	0.7	22	15	10
	110	11
	150	21
ГЗ-ОФ(М) II группа	120	7	90	1.1	35	16	14
	200	14
	300	28
ГЗ-ОФ(М) III группа	200	7	150	1.8	42	14	22
	400	14
	600	28

Затворы дисковые поворотные DN.ru AL-316L-EPDM Ду25-32 Ру16 с электроприводом ГЗ-ОФ-220В

Схема подключения электропривода ГЗ 220 В
