Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь 304, уплотнение - Silicon, с электроприводом QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА HARK купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-A1-220VAC-У1:

Наименование	Значение
Рабочее давление PN, бар	10
Температура рабочей среды t, ⁰C	от -50 до +180
Температура стерилизации, ⁰C	+135 (макс. 20 мин)
Рабочая среда	холодная и горячая вода, пар, иные среды нейтральные к материалам деталей
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	сварка
Сфера применения	производство пищевой продукции, а также отрасли с высокими требованиями к санитарному контролю и чистоте оборудования
Средний ресурс, циклов открытия/закрытия	30 000 – 50 000 (в зависимости от рабочей среды и условий эксплуатации)

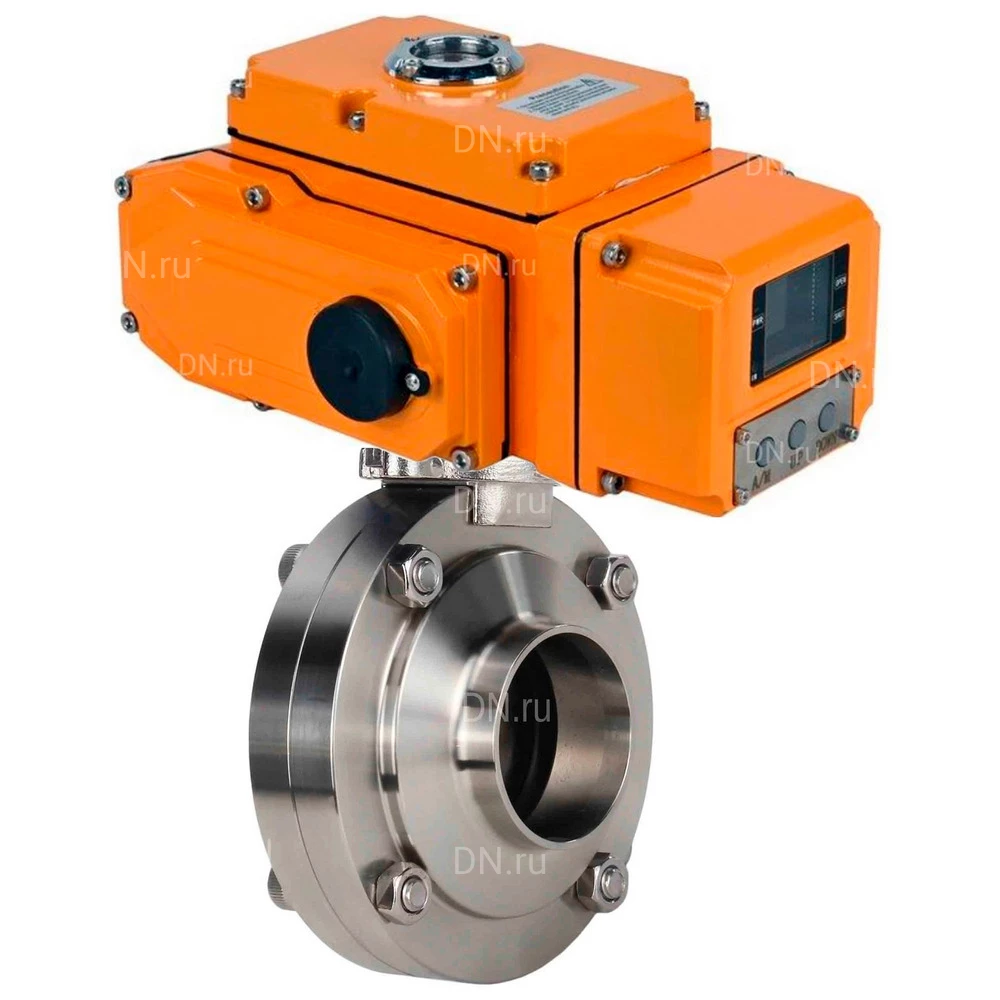

Затворы дисковые поворотные DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 под приварку, корпус - пищевая нержавеющая сталь 304, уплотнение - Silicon, с электроприводом QT-N-EM-A1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 4-20мА HARK

Габариты и размеры затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-A1-220VAC-У1:

Модель	D, мм	D1, мм	A, мм	K, мм
Ду15	18	78	50	8х8
Ду20	23	78	50	8х8
Ду25	29	78	50	8х8
Ду32	35	86	50	8х8
Ду40	41	90	50	8х8
Ду50	53	106	52	10х10
Ду65	70	124	56	10х10
Ду80	85	139	60	10х10
Ду100	104	159	64	10х10

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-A1-220VAC-У1

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-A1-220VAC-У1:

№ п/п	Детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Поворотный узел	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Диск	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Седловое уплотнение	Silicon
5	Гайка	сталь A2~70
6	Болт	сталь A2~70
7	Пробка	пластик ABS

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV3131S-2W-W-H Ду15-100 Ру10 с электроприводом QT-N-EM-A1-220VAC-У1

Технические параметры электропривода QT-N-EM-A1-220VAC-У1 HARK:

Наименование	Значение
Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Вспомогательные концевые выключатели	2-Открыто/Закрыто, SPDT, 250В 10А
Угол поворота, °	90 ± 5
Встроенная тепловая защита	включение при +120±5°C, выключение при +97±5°С
Визуальный индикатор текущего положения	есть
Температура окружающей среды, °C	от –20 до +70
Ручной дублёр	Шестигранник (в комплекте)
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельные вводы	2хМ18
Корпус	алюминиевый сплав с эпоксидным покрытием
Максимальная влажность окружающей среды, %	90
Класс защиты корпуса, IP	67
Средний ресурс, циклов открытия/закрытия	30 000

Электропривод QT-N-EM-A1-220VAC-У1 HARK

Габариты и размеры электропривода QT-N-EM-A1-220VAC-У1 HARK:

Модель	X, мм	Y, мм	Z, мм	H, мм	G, мм	I, мм	C, мм	A, мм	M, мм	n-D	n-B
QT-N-005EM-A1-220VAC-У1 HARK	161	120.5	122	74	114	104	50	70	14	4-М6	4-М8

Эскиз габаритов и размеров электропривода QT-N-EM-A1-220VAC-У1 HARK
