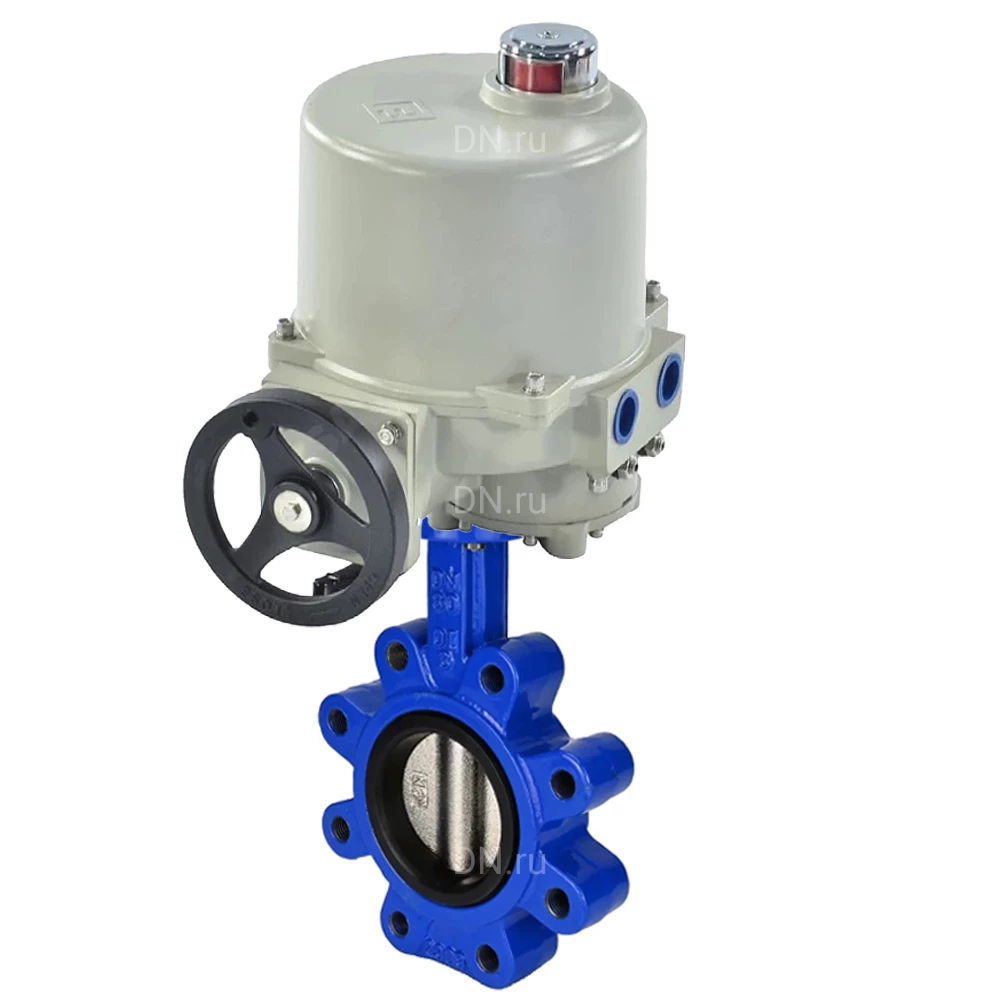

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с электроприводом 1/4-оборотным ГЗ-ОФ(М) 220В

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе. Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое.

Технические характеристики затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с электроприводом 3/4-оборотным ГЗ-ОФ(М) 220В:

Наименование	Значение
Номинальное давление, бар	16
Тип присоединения	Межфланцевый (резьбовые проушины)
Тип управления	электропривод
Применение	водоснабжение, теплоснабжение
Климатическое исполнение	У1
Температура рабочей среды, °С	от -10 до 90
Класс герметичности	A
Страна производитель	Россия

Затворы дисковые поворотные DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевые, с электроприводом 1/4-оборотным ГЗ-ОФ(М) 220В

Габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с электроприводом 3/4-оборотным ГЗ-ОФ(М) 220В:

Модель	Н, мм	S1, мм	S2, мм
Ду100	277.5	195	92
Ду125	317.5	212	92
Ду150	354.5	212	92

Эскиз габариты и размеры затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с электроприводом 3/4-оборотным ГЗ-ОФ(М) 220В

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с электроприводом 3/4-оборотным ГЗ-ОФ(М) 220В:

№	Детали	Материал
1	Корпус	чугун QT450
2	Диск	чугун QT450
3	Седловое уплотнение	EPDM
4	Шток	нержавеющая сталь SS 316

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV1616E-2W-Fb-H Ду100-150 Ру16 LUG корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, межфланцевых, с электроприводом 3/4-оборотным ГЗ-ОФ(М) 220В

Технические параметры электроприводов 1/4 ГЗ-ОФ(М) 220В:

Наименование	Значение
Модель электропривода	1/4 ГЗ-ОФ(М) 220В
Напряжение питания	220В

Электроприводы 1/4 ГЗ-ОФ(М) 220В

Габариты и размеры электроприводов 1/4 ГЗ-ОФ(М) 220В:

Модель привода	S1, мм	S3, мм	S2, мм
ГЗ-ОФ-110/11М	195	195	92
ГЗ-ОФ-120/7М	212	212	92
ГЗ-ОФ-200/14М	212	212	92

Эскиз габаритов и размеров электроприводов 1/4 ГЗ-ОФ(М) 220В

Устройство электроприводов 1/4 ГЗ-ОФ(М) 220В:

№ п/п	Детали
1	Крышка
2	Маховик
3	Ппружина муфты ручного привода
4	Муфта
5	Червячное колесо
6	Червячный вал силовой передачи
7	Фиксатор ручного режима
8	Рычаг переключения режимов
9	Соединительная втулка привода со штоком арматуры
10а	Выходной вал
10б	Червячное колесо выходного вала
11	Присоединительный фланец
12	Механические упоры
13	Кабельные вводы
14	Алюминиевый корпус
15	Клеммные колодки
16	Кулачки концевых микровыключателей
17	Концевые микровыключатели
18	Кулачки муфты ограничения крутящего момента
19	Микровыключатели муфты ограничения крутящего момента
20	Указатель положения
21	Окно указателя положения
22	Конденсатор
23	Электродвигатель
24	Нагревательный элемент
25	Червячный вал электродвигателя
26	Тарельчатые пружины
27	Вал указателя положения

Эскиз устройства электроприводов 1/4 ГЗ-ОФ(М) 220В
