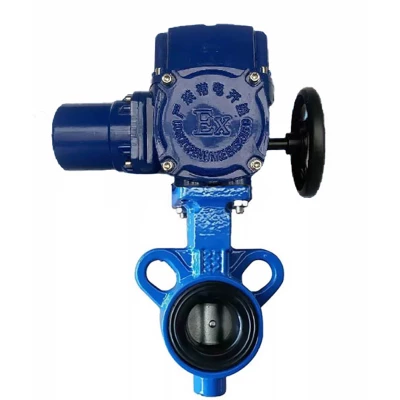

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-005M-O2-380VAC-У1

Артикул: D050-25195

Модификация

О товаре

Артикул: D050-25195
Бренд: DN.ru
Страна производитель: Россия
Серия бренда: WBV0232E-2W-Fb-ISO-H
Диаметр условный Ду(Dn): 25 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 36 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: С электроприводом
Напряжение питания: 380В
Наличие моментной муфты: Да
Степень защиты корпуса IP: 67
Класс материала корпуса: Алюминиевый сплав
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Все характеристики
на 2026-12-31
48 884,18
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Подходящие шкафы управления

Шкафы управления электроприводом

Для задвижек, затворов и клапанов с электроприводом. Местное и дистанционное управление, защита привода, световая индикация

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические характеристики затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

  • Тип затвора - поворотный дисковый
  • Диаметр номинальный DN - 25 мм
  • Давление номинальное PN - 16 бар
  • Класс материала корпуса - Алюминиевый сплав
  • Материал корпуса - Алюминиевый сплав
  • Материал запорного органа - Нержавеющая сталь AISI 316L/03Х17Н14М3
  • Тип покрытия - без покрытия
  • Тип присоединения - межфланцевый
  • Тип управления - электропривод
  • Управление - С электроприводом
  • Тип ISO фланца арматуры - F05
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Крутящий момент на валу арматуры - 25 Нм
  • Уплотнение - EPDM
  • Количество болтовых отверстий на фланце - 2 шт
  • Диаметр болтовых отверстий на фланце - 19 мм
  • Рабочая среда - вода, воздух, нейтральные среды
  • Температура рабочей среды, минимальная  - от -20 °C
  • Температура рабочей среды, максимальная - до 120 °C
  • Рабочее давление максимальное - 16 бар
  • Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
  • Строительная длина - 36 мм
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие концевых выключателей - есть
  • Цвет - Синий
  • Степень защиты корпуса IP - 67
  • Взрывозащита - нет
  • Тип запорного органа - однодисковый
  • Наличие моментной муфты - Да
  • Модель арматуры - WBV0232E-2W-Fb-ISO-H
  • Серия - WBV0232E-2W-Fb-ISO-H
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 8.65 кг
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-005M-O2-380VAC-У1

Изображение затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

  • A - 93 мм
  • B - 44.5 мм
  • L - 215 мм
  • H - 281 мм
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-005M-O2-380VAC-У1

Эскиз габаритов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

НаименованиеМатериал
1Корпусалюминиевый сплав
2Седловое уплотнениеEPDM
3Штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5Штокнержавеющая сталь SS 410 (аналог 12Х13)
6Уплотнительное кольцоEPDM
7Пластинасталь 45
10Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-005M-O2-380VAC-У1

Эскиз материалов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические характеристики электропривода DN.ru QT-N-005M-O2-380VAC-У1

  • Модель привода - QT-N-005M-O2-380VAC-У1
  • Тип электропривода - четвертьоборотный
  • Тип двигателя - асинхронный
  • Угол поворота - 90°
  • Наличие ручного дублера - штурвал
  • Напряжение питания - 380В
  • Кабельный ввод - водонепроницаемый G1/2
  • Крутящий момент электропривода - 50 Нм
  • Тип ISO фланца - F05/F07
  • Время цикла (поворот на 90°) - 30 сек.
  • Мощность электродвигателя - 25 Вт
  • Размер штока, квадрат - 17X17
  • Номинальный потребляемый ток - 0.35 А
  • Автоматическое отключение в случаях заклинивания - есть (моментная муфта)
  • Температура окружающей среды - от -30 до +70°C
  • Класс защиты корпуса - IP67
  • Взрывозащита - нет
  • Бренд - DN.ru
  • Страна производитель - Китай
  • Вес - 7.6 кг
Изображение электропривода DN.ru QT-N-005M-O2-380VAC-У1

Изображение электропривода DN.ru QT-N-005M-O2-380VAC-У1
