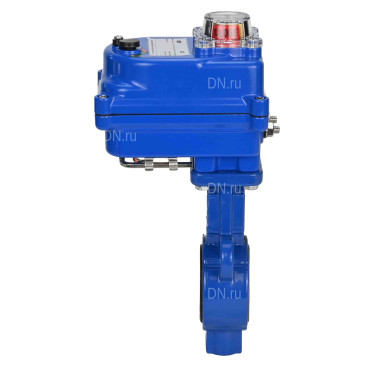

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с четвертьоборотным электроприводом DN.ru QT-N-003EM-O1-220VAC-У1 blue

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические характеристики затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 25 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - Алюминиевый сплав
• Материал корпуса - Алюминиевый сплав
• Материал запорного органа - Нержавеющая сталь AISI 316L/03Х17Н14М3
• Тип покрытия - без покрытия
• Тип присоединения - межфланцевый
• Тип управления - электропривод
• Управление - С электроприводом
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 9х9 мм
• Крутящий момент на валу арматуры - 25 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 2 шт
• Диаметр болтовых отверстий на фланце - 19 мм
• Рабочая среда - вода, воздух, нейтральные среды
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 120 °C
• Рабочее давление максимальное - 16 бар
• Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
• Строительная длина - 36 мм
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - есть
• Датчик обратной связи - нет
• Цвет - Синий
• Степень защиты корпуса IP - 65
• Взрывозащита - нет
• Тепловая защита - есть
• Тип запорного органа - однодисковый
• Наличие моментной муфты - нет
• Модель арматуры - WBV0232E-2W-Fb-ISO-H
• Серия - WBV0232E-2W-Fb-ISO-H
• Бренд - DN.ru
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 2.25 кг

Видео затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

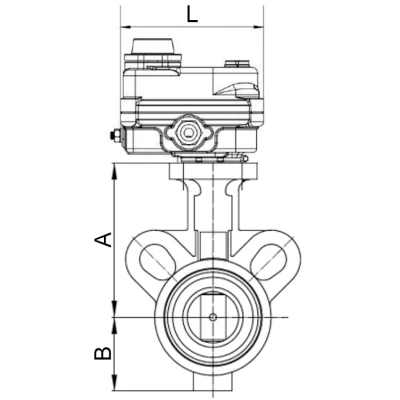

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

• A - 93 мм
• B - 44.5 мм
• L - 121 мм

Эскиз габаритов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Эскиз материалов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические характеристики электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue

• Модель привода - QT-N-003EM-O1-220VAC-У1 blue
• Тип электропривода - четвертьоборотный
• Тип двигателя - асинхронный
• Угол поворота - 90°
• Наличие ручного дублера - Шестигранник
• Материал корпуса - алюминиевый сплав
• Напряжение питания - 220В
• Кабельный ввод - водонепроницаемый G1/2
• Крутящий момент электропривода - 30 Нм
• Тип ISO фланца - F03/F05
• Время цикла (поворот на 90°) - 25 сек
• Мощность электродвигателя - 25 Вт
• Макс.размер вала арматуры - 11X11
• Номинальный потребляемый ток - 0.10 А
• Автоотключение в крайних положениях - да
• Защита от перегрева - есть
• Самоблокирующееся устройство - самоблокирующееся червяком и червячной передачей
• Температура окружающей среды - от -30 до +60°C
• Класс защиты корпуса - IP65
• Взрывозащита корпуса - нет
• Бренд - DN.ru
• Страна производитель - Китай
• Вес - 1,2 кг

Изображение электропривода DN.ru QT-N-003EM-O1-220VAC-У1 blue
