Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом DN.ru QTSA-N-005EM-O0-220VAC с пружинным возвратом

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях.

Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10:

• Давление номинальное PN - 10 бар
• Наружный диаметр Дн - 150 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 8 шт
• Среда - вода, воздух
• Тип управления - электропривод
• Применение - водоснабжение
• Напряжение питания - 220В
• Класс герметичности - A
• Тип запорного органа - дисковый
• Модель арматуры - WBV4242E-2W-Fb-ISO
• Тип затвора - поворотный дисковый
• Диаметр в дюймах - 6″
• Крутящий момент на валу арматуры - 40 Нм
• Тип ISO-фланца арматуры - F07, F10
• Размер вала арматуры (квадрат) - 17х17 мм
• Страна производитель - Россия
• Гарантия - 12 мес.
• Вес - 21.95 кг

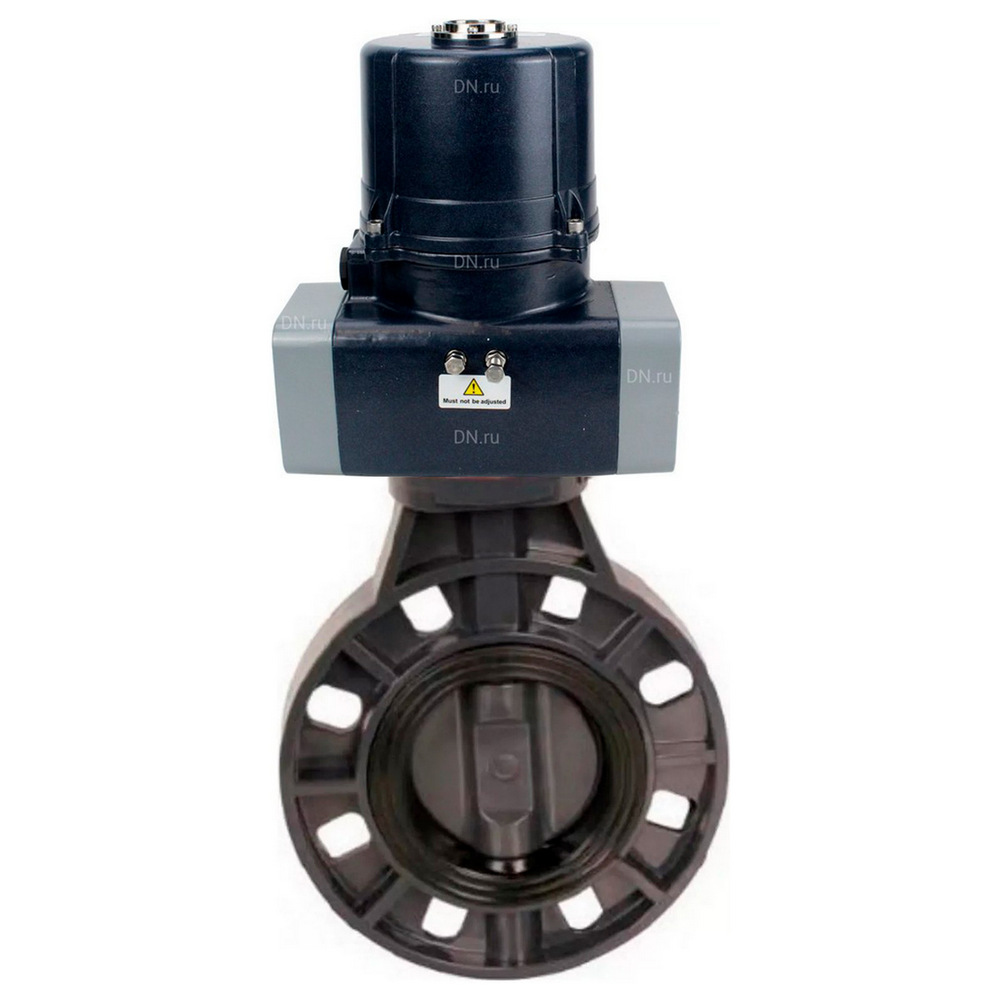

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10 с электроприводом DN.ru QTSA-N-005EM-O0-220VAC с пружинным возвратом

Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10:

• D - 280 мм
• D1 - 234 мм
• L - 69 мм
• H1 - 185 мм
• n-Ød - 8–Ø23*28 мм
• ØD - 90 мм
• ØD1 - 70 мм
• ØD2 - 55.5 мм
• H - 22 мм
• BxB - 17х17 мм
• N - 4 мм

Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10

Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10:

Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн150 Ру10

Технические параметры электропривода DN.ru QTSA-N-005EM-O0-220VAC:

• Тип электропривода - Четвертьоборотный
• Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый
• Крутящий момент привода - 50 Нм
• Угол поворота привода - 90°
• Время цикла открытия/закрытия - 10 сек.
• Степень защиты корпуса - IP67
• Наличие ручного дублера - нет
• Взрывозащита корпуса - нет
• Тип ISO-фланца привода - F07, F10
• Размер штока - 17х17 мм
• Страна производитель - Китай
• Вес привода - 18 кг

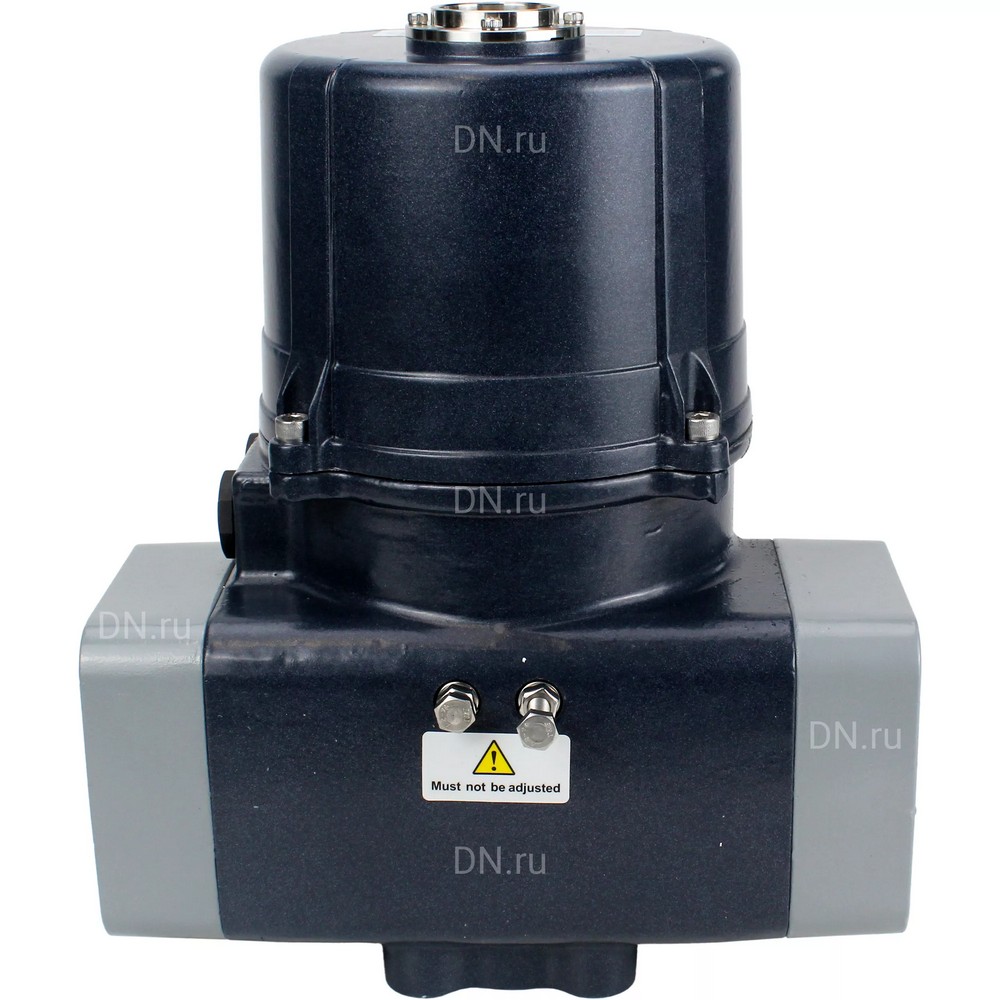

Электропривод DN.ru QTSA-N-005EM-O0-220VAC

Габариты и размеры электропривода DN.ru QTSA-N-005EM-O0-220VAC:

Эскиз габаритов и размеров электропривода DN.ru QTSA-N-005EM-O0-220VAC
